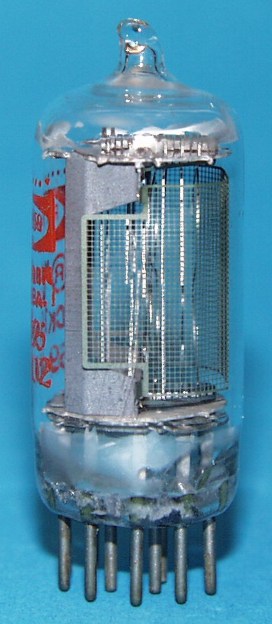

CK1926 (Raytheon)
Nixie Röhre/Nixie Tube


Röhrendaten/Tube Data
German English
Typ Type   CK1926
Hersteller Brand   Raytheon
Vergleichstypen Substitutes   -

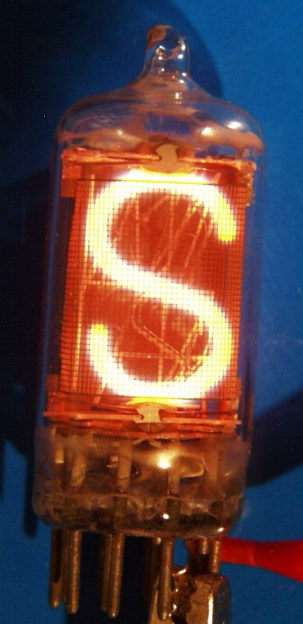

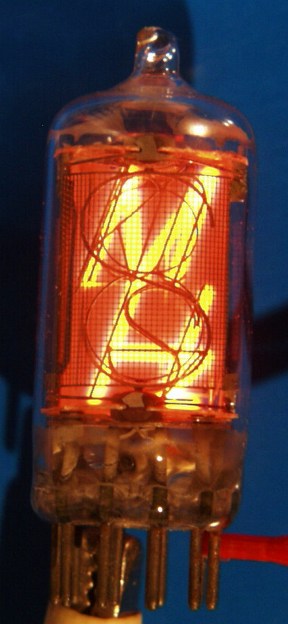

Symbole Displayed symbols   Hz, KHz, MHz, µs, S, ms
Symbolhöhe Symbol height   19mm (0.748")
Abmessungen Overall dimensions   19mm (0.75") dia. X 52mm (2.05") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 147
Betriebs-Kathodenstrom typ. cathode current mA 2.5
Sockel Base   RTS-11, pin 1 und 10 zeigen nach vorne/
RTS-11, pin 1 and 10 at front
Fassung Socket   RTS-11

Pinout:


Pin Anschluss/
Connection
1 internal connection
2 Cathode (S)
3 Cathode (µs)
4 Anode
5 Cathode (Hz)
6 Cathode (MHz)
7 Cathode (kHz)
8 Cathode (ms)
9 internal connection
10 internal connection
11 internal connection
12 no pin!
13 internal connection
14 internal connection

(Pinout-graphic by Alan Franzman)
Ansicht von unten/Bottom view
Pfeil zeigt Blickrichtung/Arrow shows direction of viewing!

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
