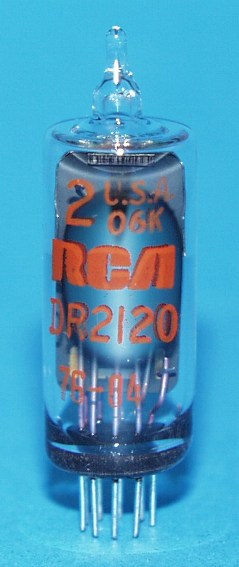

DR2120 (RCA)
Glühfaden- Röhre/ Numitron Tube

Röhrendaten/ Tube Data
German English
Typ Type   DR2120
Hersteller Brand   RCA
Vergleichstypen Substitudes   DA-2120, DR2120V1

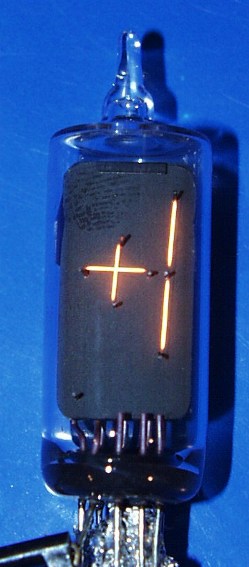

Symbole Displayed symbols   +, -, 1 (segments)
Symbolhöhe Symbol height   10mm (0.400")
Abmessungen Overall dimensions   13.0mm (0.512") dia. X 43.2mm (1.700") tall
Pindurchmesser Pin diameter   0.5mm (0.020")
typ. Betriebsspannung typ. supply voltage V 4.5
typ. Strom pro Segment typ. current per segment mA 24

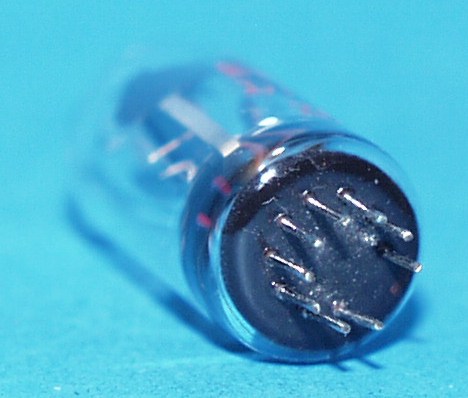

Sockel Base   TO-100, pin 3 zeigt nach vorne/
TO-100, pin 3 in front
Fassung Socket   TO-100 oder Einlötbuchsen 0,5mm/
TO-100 or pin receptacles 0.5mm

Pinout:

Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung/ Arrow shows direction of viewing

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
