ZM1042 (Siemens)
Nixie Röhre/Nixie Tube

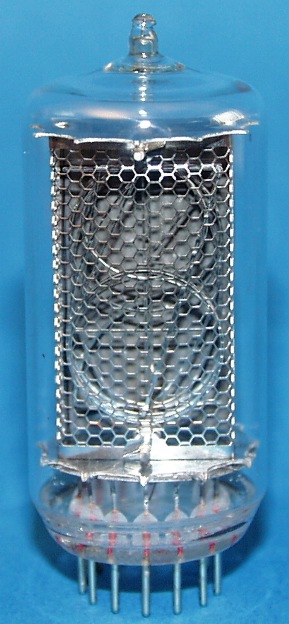

Ohne Frage - die 30mm Nixie Röhren mit Nippel am Kopf sind wunderschön.
Without question - the 30mm Nixie tubes with nipple top are wonderful.



Röhrendaten/Tube Data
German English
Typ Type   ZM1042
Hersteller Brand   Siemens
Vergleichstypen Substitutes   LC-631, Z522M, Z5220M, Z566M, Z5660M, ZM1040, ZM1042, ZM1042/01
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   30mm (1.181")
Abmessungen Overall dimensions   30mm (1.181") dia. X 69mm (2.717") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 140
Betriebs-Kathodenstrom Typical cathode current mA 4.5
Sockel Base   B13B, Pin 8 vorne/
B13B, pin 8 at front
Fassung Socket   B13B

Outline/Pinout:


Ansicht von unten/Bottom view

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
