B-7971 (Burroughs) Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   B-7971
Hersteller Brand   Burroughs
Vergleichstypen Substitudes   283CQAD7971, 7971, NL-7971

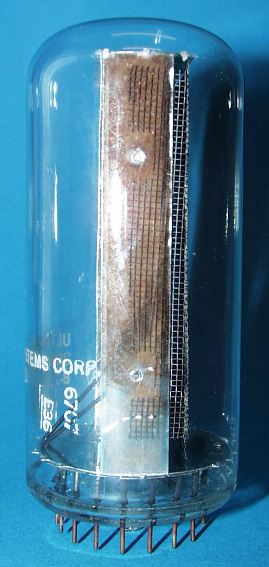

Ansicht View   seitlich/ side
Symbole Displayed Symbols   15 Segment Alphanumeric, incl Unterstrich/ incl. underscore
Symbolhöhe Symbol Height mm 63.5
Durchmesser Diameter mm 51
Höhe gesamt Total Height mm 127
Pindurchmesser Pin Diameter mm 1.02
Betriebs- Anodenspannung Typical Plate Voltage V approx. 140
Betriebs- Kathodenstrom Typical Cahthode Current mA 1.5 - 3
Sockel Base   SK-137
Fassung Socket   SK-137 oder Einlötbuchsen 1mm/ SK-137 or Pin Receptacles 1mm

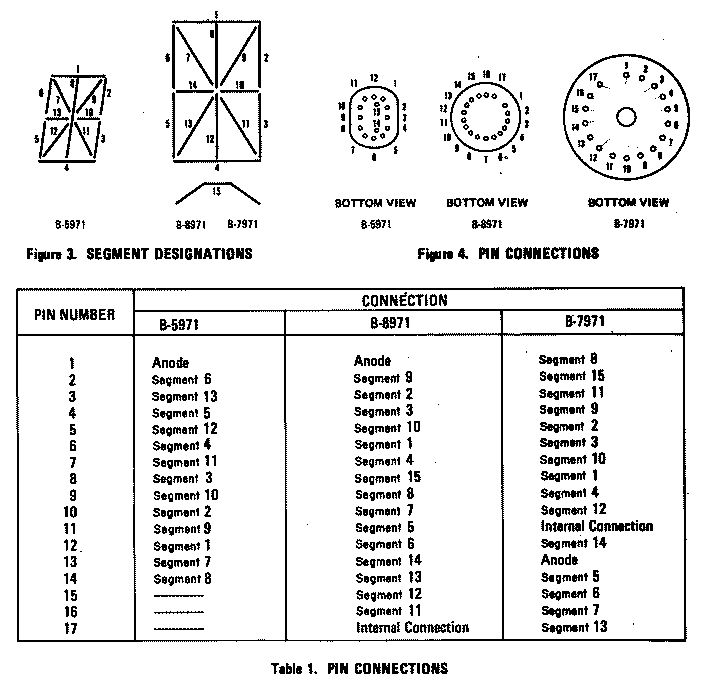

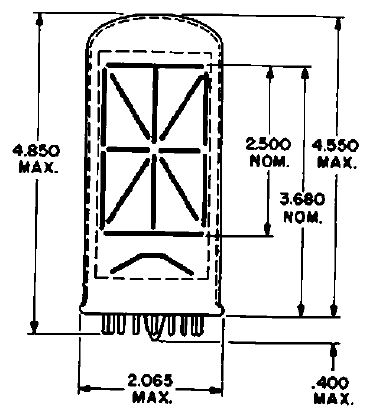

Pinout/ Drawing:

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
