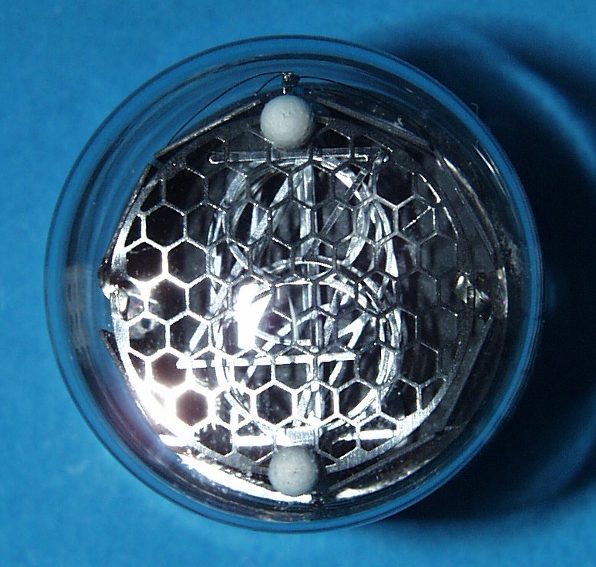

| LC-513 (Dolam) Nixie Röhre/ Nixie Tube |
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | LC-513 | |
| Hersteller | Brand | Dolam | |
| Vergleichstypen | Substitudes | LC-513A (ohne PL/ without PL) | |
| Ansicht | View | kopfseitig/ end-view | |
| Symbole | displayed Symbols | 0-9, PL in der Mitte/ PL in the middle left | |
| Symbolhöhe | Symbol Height | mm | 15.5 |
| Durchmesser | Diameter | mm | 27 |
| Höhe gesamt | Total Height | mm | 34 |
| Pindurchmesser | Pin Diameter | mm | 1.02 |
| Betriebs- Anodenspannung | Typical Plate Voltage | V | ca./approx. 145V |
| Betriebs- Kathodenstrom | Typical Cahthode Current | mA | 2.5....3 |
| Sockel | Base | B13B | |
| Fassung | Socket | B13B oder Einlötbuchsen 1mm/ B13B or Pin Receptacles 1mm | |
Pinout/ Drawing:
Ansicht von unten / Bottom View
Pfeil zeigt nach oben/ Arrow points up.
