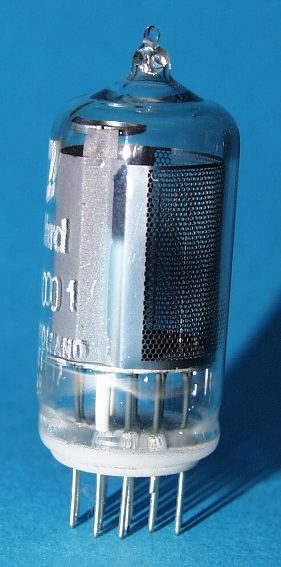

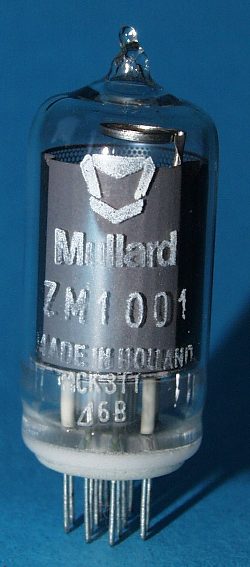

| ZM1001 (Mullard) Nixie Röhre/ Nixie Tube |
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | ZM1001 | |
| Hersteller | Brand | Mullard | |
| Vergleichstypen | Substitudes | ZM1001E, ZM1001R | |
| Symbole | Displayed symbols | +, –, ~, X, Y, Z | |
| Symbolhöhe | Symbol height | mm | 14 (0.55") |
| Durchmesser | Diameter | mm | 19 (0.75") |
| Höhe gesamt | Total height | mm | 49.5 (1.95") |
| Pindurchmesser | Pin diameter | mm | 0.6 |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 140 |
|
Betriebs- Kathodenstrom |
typ. cahthode current | mA | 2.5 |
| Sockel | Base |
Euro Grid, pin 1 und 10 vorne/ Euro Grid, pin 1 and 10 at front |
|
| Fassung | Socket |
Euro Grid oder Einlötbuchsen 0.6mm/ Euro Grid or pin receptacles 0.6mm |
|
Outline/ Pinout:
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows
direction of viewing!
Sie möchten sich die Fassungen lieber selbst herstellen?- kein
Problem, verwenden Sie handelsübliche Buchsenleisten zur Aufnahme von 0.6mm
Pins.
Self made socket for Euro Grid- bases
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
