Dekatron counting tube

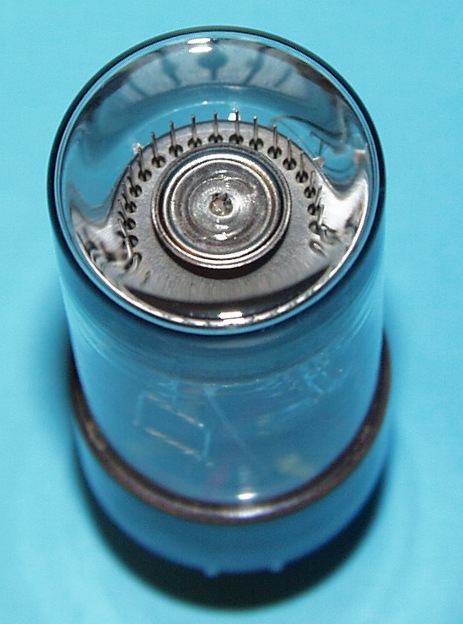

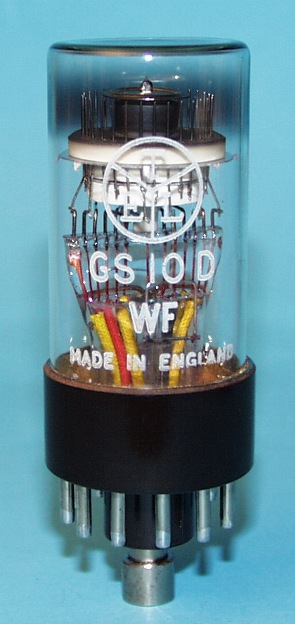

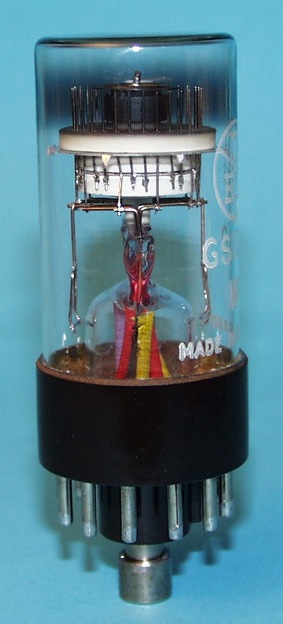

Bi-directional double-pulse decimal counting tube.

The following pictures show the tube spinning.
Of course, only one of the cathodes is glowing, but the shutter speed of the camera generates different pictures:

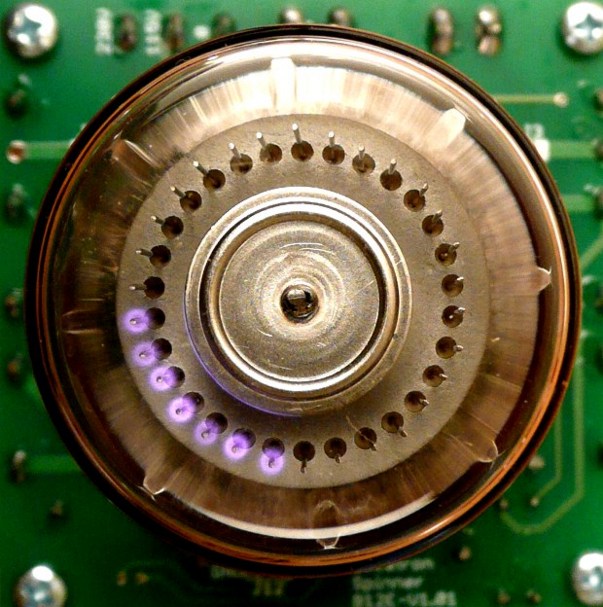

a normal shutter speed of the camera:

a high shutter speed of the camera:

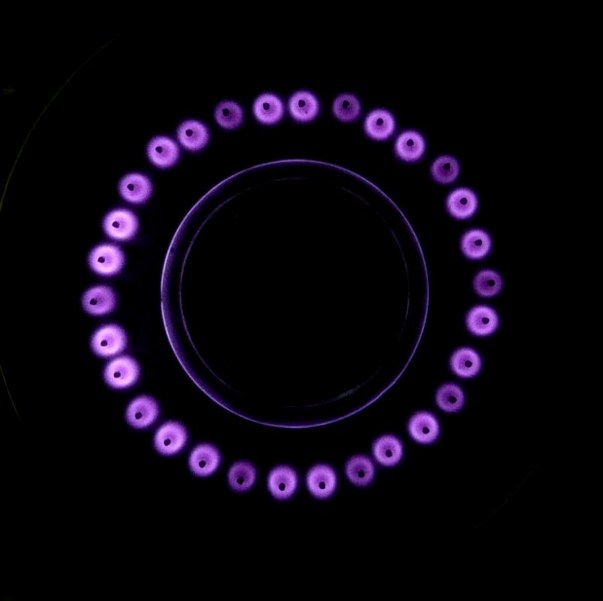

by night, with low shutter speed of the camera:

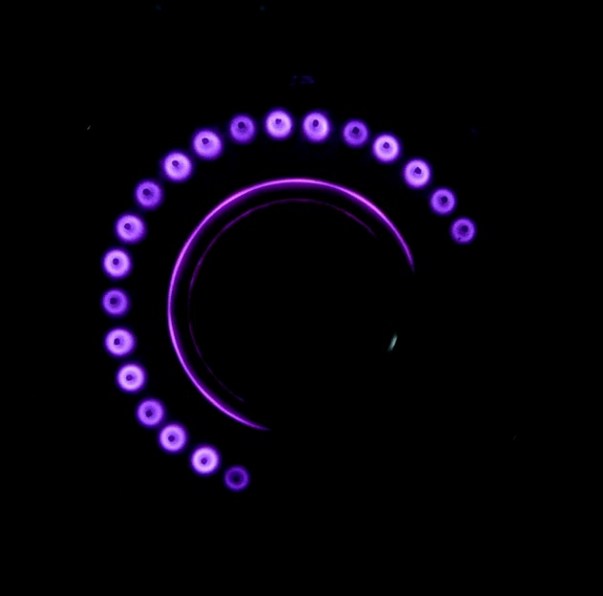

by night, with low shutter speed of the camera:

An animation of a spinning dekatron (neon filled, colour not like the GS10D!):

German English
Röhrentyp Tube type   GS10D
Hersteller Brand   ETL
Vergleichstypen Substitutes   GS10E, M2465-403C
Zähl-Richtung Counting direction   bidirectional
Arbeitsweise Operation   double pulse
Art Sort   SEL
Sockel Base   B12E
Fassung Socket   B12E
Nullposition Zero position   pin10 +6°
Zähl-Schritte Counting steps   10
Anzahl der Hilfskathoden Number of guides   2
Gasfüllung Gas filling   Argon
Röhrendurchmesser maximal Tube diameter max. mm 33,1
Röhrenhöhe maximal Tube height max. mm 88,5
max. Zähl-Geschwindigkeit Max. counting speed kHz 10(rect) 20(sine)
Betriebsspannung minimal Supply volt. min. V 440
Betriebsspannung typisch Supply volt. typ. V 475
Brennspannung typisch Maintaining voltage typ. V 208
Anoden bzw. Kathodenstrom min. Anode/cath. current min. µA 700
Anoden bzw. Kathodenstrom typ. Anode/cath. current typ. µA 800
Anoden bzw. Kathodenstrom max. Anode/cath. current max. µA 900
Netzteil Leistung minimal Power supply power min. mW 427,5
Anodenwiderstand typisch Anode resistor typical 300
Spannungsdifferenz zw. 2 Kath. max. Voltage between 2 cathodes max. V 180
Hilfskathodenvorspannnung minimal Guide bias volt. min. V 45
Hilfskathodenvorspannnung Impulsbetrieb typ. Guide bias typ pulse op. V 50
Hilfskathodenvorspannnung maximal Guide bias volt. max. V 55
Hilfskathodenimpulsspannung Guide signal voltage pulse Vp -145±15
Hilfskathodenimpulsspannung eff. (Sinus) Guide signal voltage eff. (sine) Veff 60-100
Hilfskathodenimpulsdauer minimal Guide signal pulse duration min µs 33
Kathodenwiderstand maximal Cathode resistor max. 47
Ausgangsspannung Output voltage V 35
Resetimpulsspannung Reset pulse voltage min. V -140
Anschlussbelegung: Pinout:
PIN 01 PIN 01   K0
PIN 02 PIN 02   K9
PIN 03 PIN 03   K8
PIN 04 PIN 04   K7
PIN 05 PIN 05   K6
PIN 06 PIN 06   K5
PIN 07 PIN 07   K4
PIN 08 PIN 08   K3
PIN 09 PIN 09   K2
PIN 10 PIN 10   K1
PIN 11 PIN 11   G2
PIN 12 PIN 12   G1
Kappe in der Mitte center cap   A

Pinout & Outline:


Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
