DT-1704C (Tung-Sol)
VFD Röhre/VFD Tube

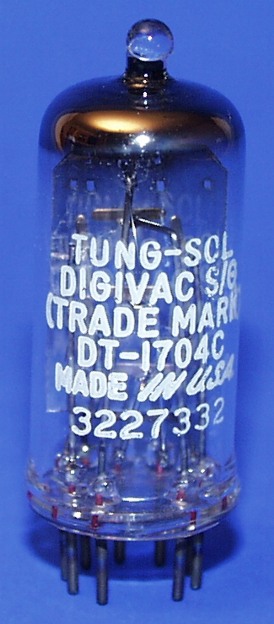

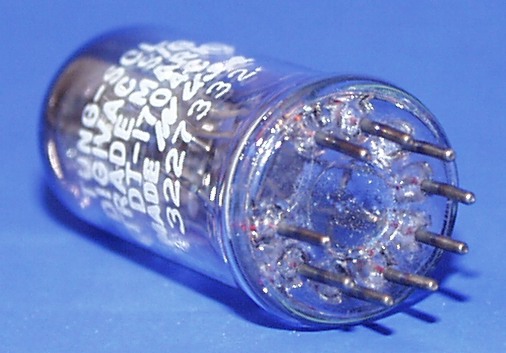

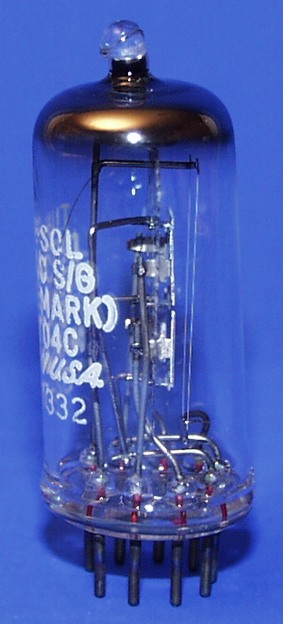

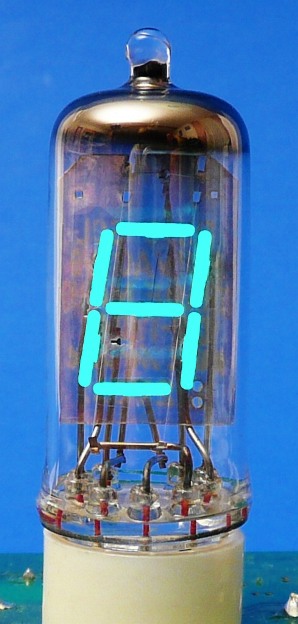

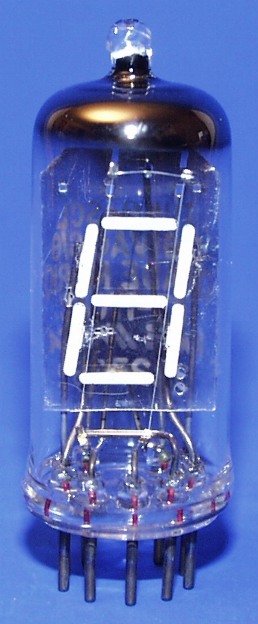

Die DT-1704C von Tung-Sol ist eine sogenannte "Digivac" VFD-Röhre.
Diese Variante hat eine Glimmerplatte
The DT-1704C, made by Tung-Sol is a so called "Digivac" VFD-Tube.
This variant does have a mica sheet.

Röhrendaten/Tube Data
German English
Typ Type   DT-1704C
Hersteller Brand   Tung-Sol
Vergleichstypen Substitutes   DT-1704A, DT-1704B, DT-1705D, DT-1705E, Y-1938, Y-1939, 276-049, 276-063, 8843, 8894
Symbole Displayed symbols   7 Segment
Symbolhöhe Symbol height   14.5mm (0.57")
Abmessungen Overall dimensions   18mm (0.71") dia. X 51mm (2.000") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
Anodenspannung Plate voltage V 27
Betriebs-
Anodenstrom		 typ. anode current mA 0.5
Heizspannung Filament voltage V 1.6
Heizstrom Filament current mA 40
Sockel Base   B9A, Pin 5 vorne/
B9A, pin 5 at front
Fassung Socket   B9A

Pinout:


Pin Anschluss/
Connection
1 Anode Segment a
2 Anode Segment f
3 Anode Segment e
4 Anode Segment g
5 Anode Segment d
6 Heater (= Cathode)
7 Anode Segment c
8 Anode Segment b
9 Heater (= Cathode)

Ansicht von unten / Bottom view
