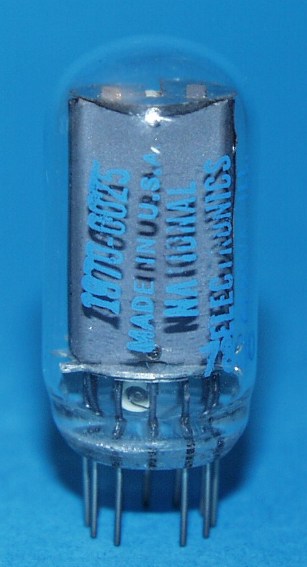

1970-0025 (National Electronics)
Nixie Röhre/ Nixie Tube

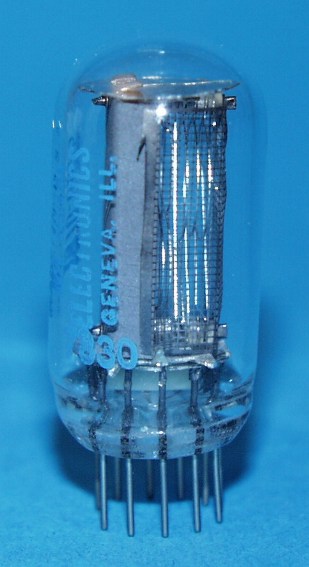

Side Inverted- relatively rare!

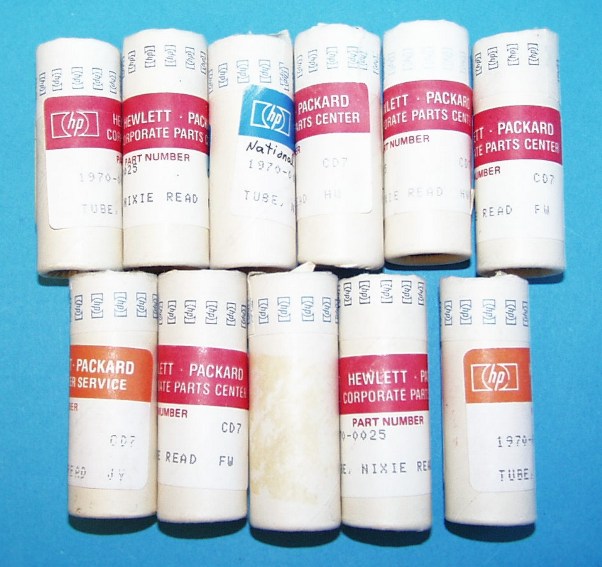

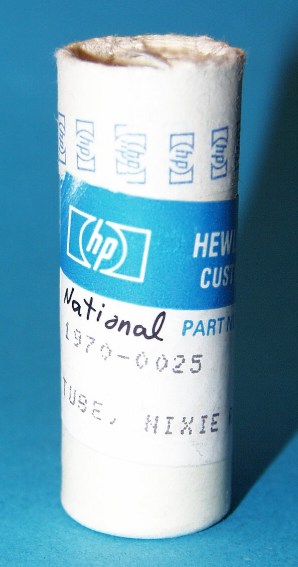

This type was used in the Hewlett Packard Counter 5216A



Röhrendaten/ Tube Data
German English
Typ Type   1970-0025
Hersteller Brand   National Electronics
Vergleichstypen Substitudes   B-5560, NL-918, NL-5560, NL-5560/918
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   13.2mm (0.520")
Abmessungen Overall dimensions   15.2mm (0.600") dia. X 35.3mm (1.390") tall
Pindurchmesser Pin diameter   0.45mm (0.018")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 138
Betriebs-
Kathodenstrom
typ. cahthode current mA 1.5 - 2.0
Sockel Base   SK-116, pin 6 zeigt nach vorne/
SK-116, pin 6 in front
Fassung Socket   SK-116 oder Einlötbuchsen 0,45mm/
SK-116 or pin receptacles 0.45mm

Pinout:


Pin Anschluss/
Connection
1 Cathode (9)
2 Cathode (8)
3 Cathode (7)
4 Cathode (6)
5 Cathode (5)
6 Anode
7 Cathode (4)
8 Cathode (3)
9 Cathode (2)
10 Cathode (1)
11 Cathode (0)

(Pinout graphic by Alan Franzman)
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Outline:

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
