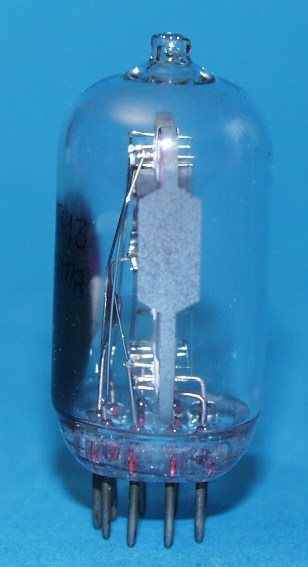

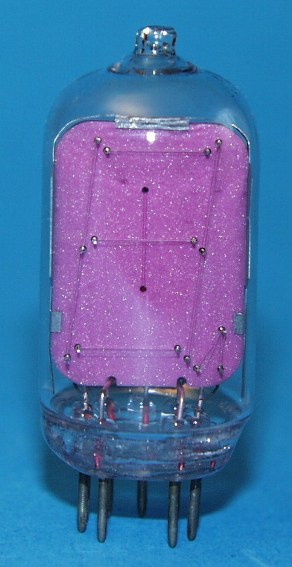

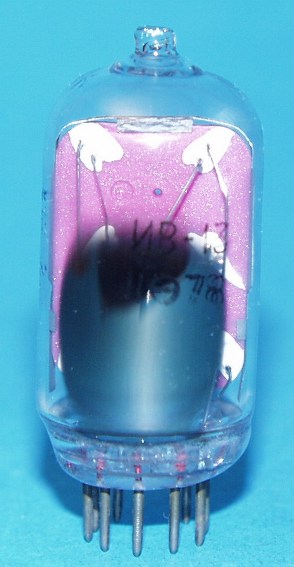

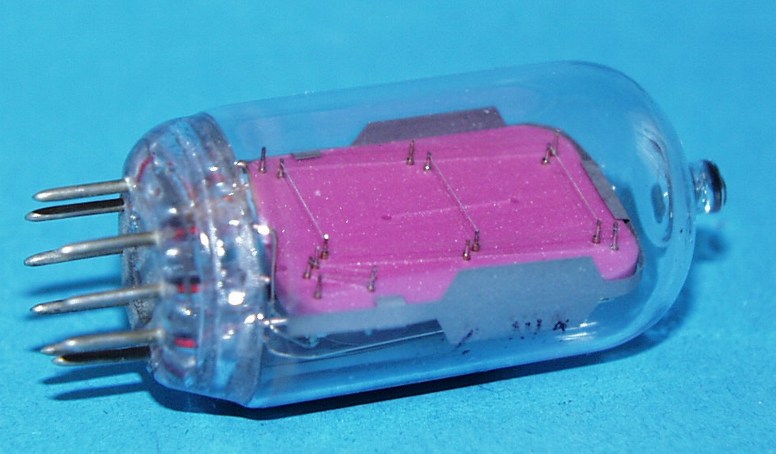

IV-13 (ИВ-13) (Reflector/ Sovtec)
Glühfaden- Röhre/ Numitron Tube

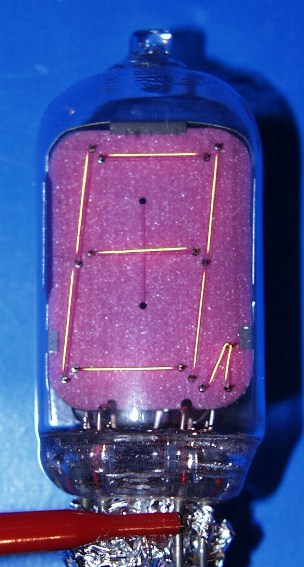

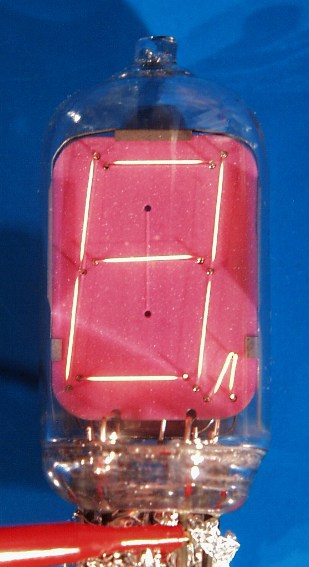

Dies ist die größte und schönste Numitron- Röhre, welche mir bekannt ist.
Sie ist damit die Königin unter den Numitrons/
This is the largest and most beautiful Numitron tube I know.
It's the queen of all Numitrons!



Röhrendaten/ Tube Data
German English
Typ Type   IV-13 (ИВ-13)
Hersteller Brand   Reflector/ Sovtec
Vergleichstypen Substitudes   -
Symbole Displayed symbols   7 Segment, PR
Symbolhöhe Symbol height   20mm (0.79")
Abmessungen Overall dimensions   22mm (0.87") dia. X 52mm (2.05")
Pindurchmesser Pin diameter   1.02mm (0.040")
typ. Betriebsspannung typ. supply voltage V 4.5
typ. Strom pro Segment typ. current per segment mA 25
Sockel Base   B9A, Leerstelle vorne/ pin gap at front
Fassung Socket   B9A (=Noval)

Pinout:

Pin Anschluss/
Connection
1 common
2 right hand deciamal point
3 Segment (c)
4 Segment (b)
5 Segment (a)
6 Segment (f)
7 Segment (d)
8 Segment (e)
9 Segment (g)

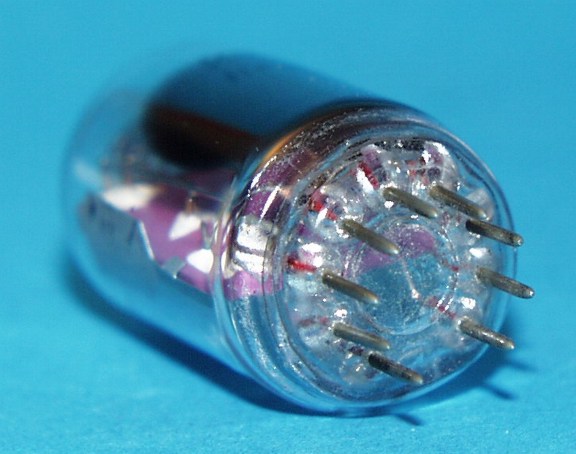

Ansicht von unten / Bottom view
