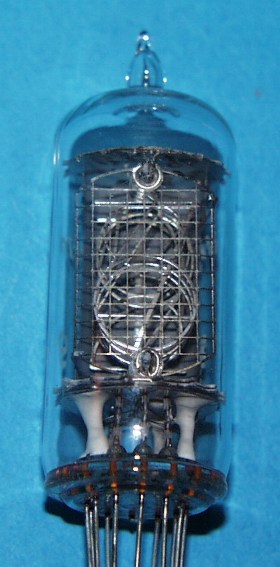

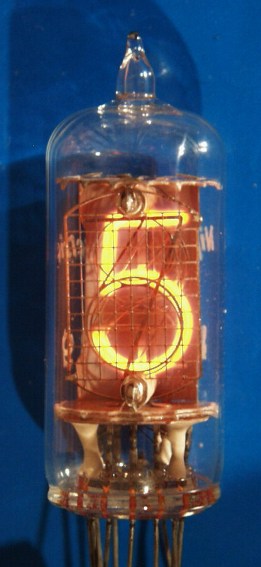

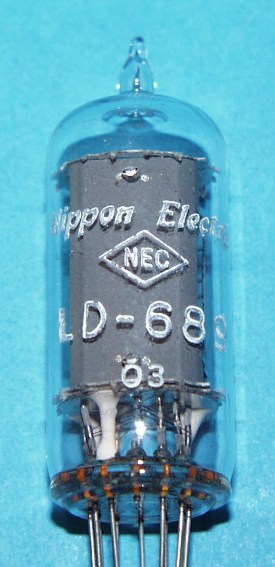

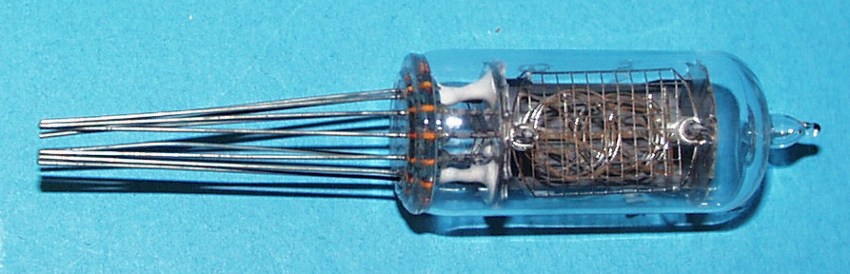

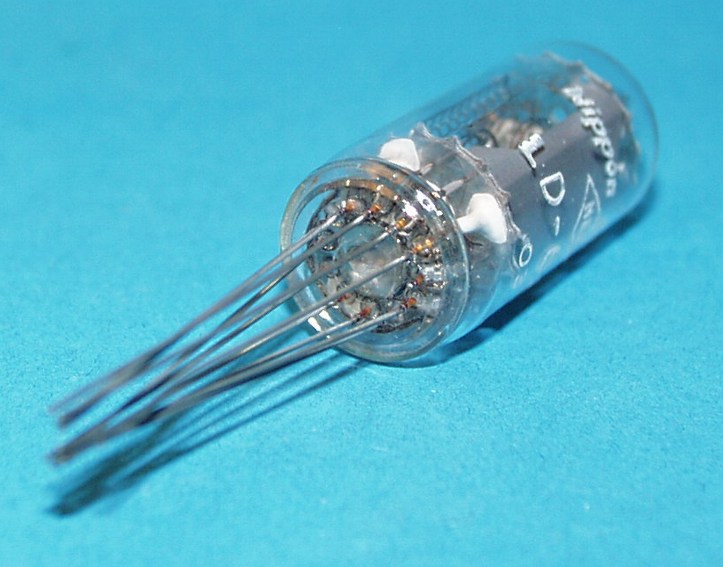

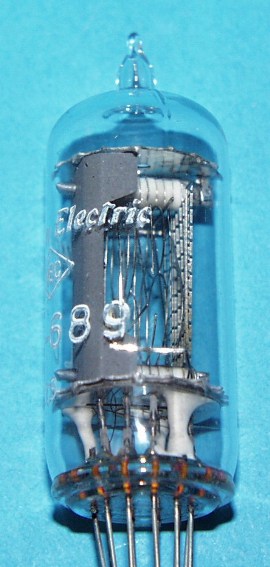

LD-689 (NEC) |
Eine sehr seltene type!/
A very rare type!
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | LD-689 | |
| Hersteller | Brand | NEC (Nippon Electric) | |
| Vergleichstypen | Substitudes | CD74, XN11, XN12 | |
| Symbole | Displayed symbols | 0-9 | |
| Symbolhöhe | Symbol height | 15,5mm (0,610") | |
| Abmessungen | Overall dimensions | 19mm (0.748") dia. X 48mm (1.890") tall | |
| Pindurchmesser | Pin diameter | 0.45mm (0.018") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 140 |
|
Betriebs- Kathodenstrom |
typ. cahthode current | mA | 2.25 |
| Sockel | Base |
SK-116, pin 6 zeigt nach vorne/ SK-116, pin 6 in front |
|
| Fassung | Socket | Drahtanschluss, keine Fassung erf./ Wires, no socket needed | |

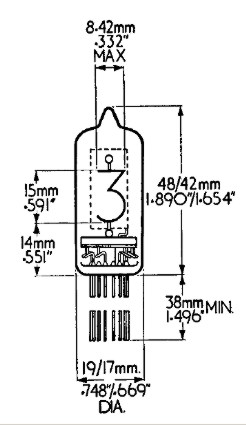

Outline:

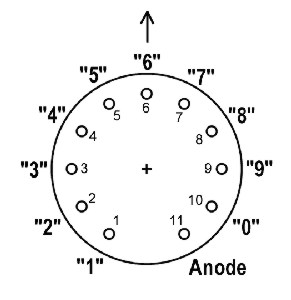

Pinout:
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of
viewing!
