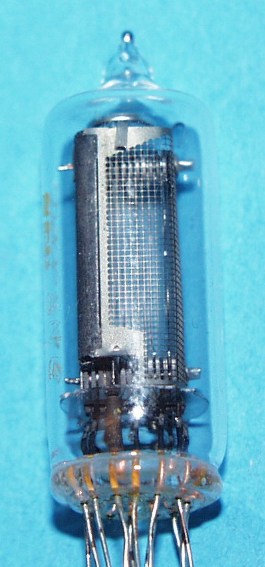

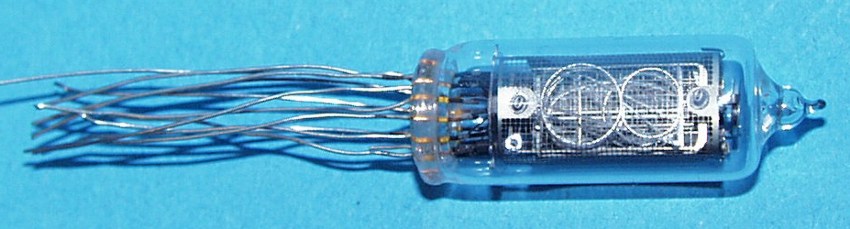

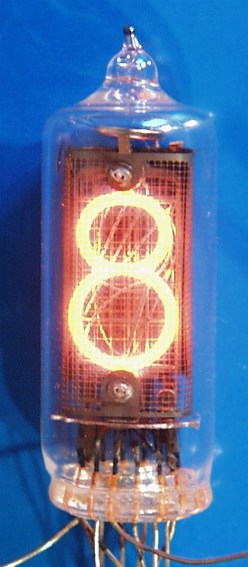

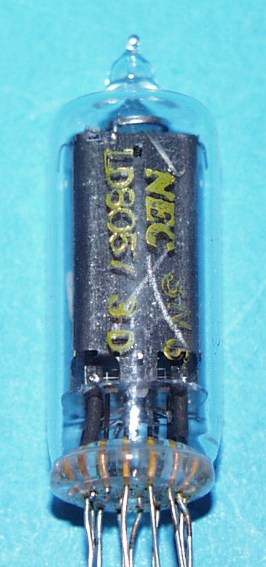

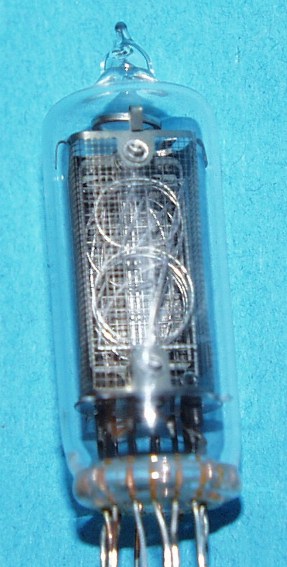

A very nixe rare Nixie tube
Diese Röhre wurde in folgenden Nixie- Rechnern beutzt:/
This tube was used in the following Nixie calculators:
Sony SOBAX 2500
Sharp Compet 17
Facit 1123
|
LD8057 (NEC) |
Eine sehr schöne seltene Nixie Röhre./
A very nixe rare Nixie tube
Diese Röhre wurde in folgenden Nixie- Rechnern beutzt:/
This tube was used in the following Nixie calculators:
Sony SOBAX 2500
Sharp Compet 17
Facit 1123
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | LD8057 | |
| Hersteller | Brand | NEC | |
| Vergleichstypen | Substitudes | CD81, CD83P | |
| Symbole | Displayed symbols | 0-9, PR | |
| Symbolhöhe | Symbol height | 13mm (0.51") | |
| Abmessungen | Overall dimensions | 13mm (0.51") dia. X 37mm (1.45") tall | |
| Pindurchmesser | Pin diameter | 0.45mm (0.018") | |
| min. Betriebsspannung | min. supply voltage | V | 190 |
| typ. Brennspannung | typ. maintaining voltage | V | 135 |
|
Betriebs- Kathodenstrom |
typ. cahthode current | mA |
DC operation: 2-3 (Segments), 0.3-0.6 (PR). Pulse operation: 8-20 (Segments), 1-2.6 (PR) |
| Sockel | Base |
P7S-1, Pin 1 und 14 vorne/ P7S-1, pin 1 and 14 at front |
|
| Fassung | Socket |
Drahtanschluss, keine Fassung erf./ Wires, no socket needed |
|
Pinout:

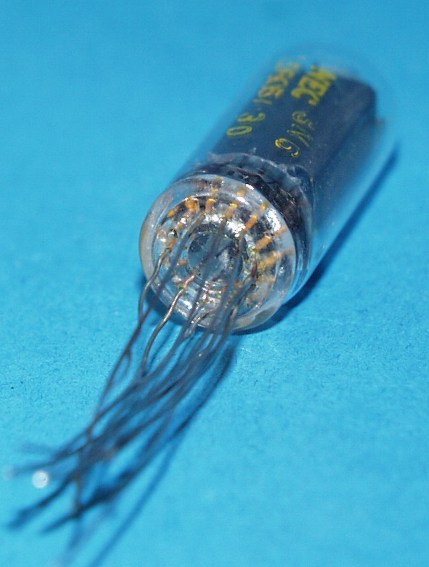

Ansicht von unten / Bottom View
Pfeil zeigt die Blickrichtung/ Arrow shows
direction of viewing.
