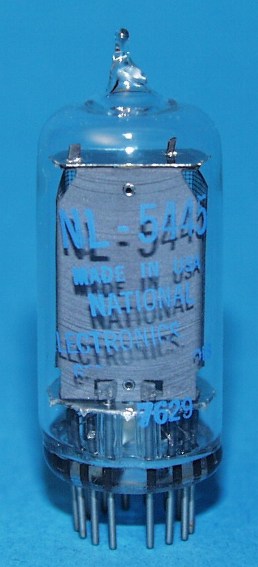

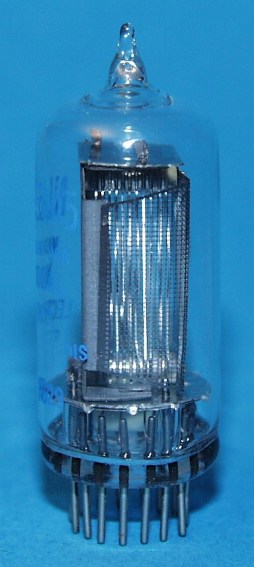

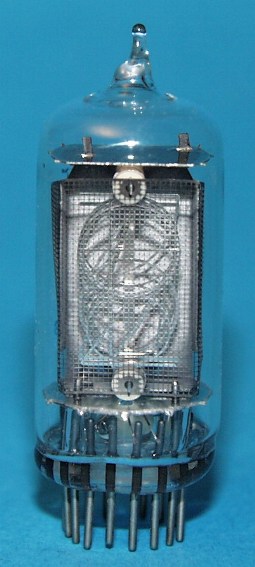

NL-5445 (National Electronics)
Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   NL-5445
Hersteller Brand   National Electronics
Vergleichstypen Substitudes   1970-0028, B-5445
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   15.5mm (0.61")
Abmessungen Overall dimensions   19mm (0.75") dia. X 52mm (2.05") tall
Pindurchmesser Pin diameter   0.76mm (0.030")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 145
Betriebs-
Kathodenstrom		 typ. cahthode current mA 2.5
Sockel Base   SK-182, pin 8 und 9 vorne/
SK-182, pin 8 and 9 in front
Fassung Socket   SK-182 oder Einlötbuchsen 0.8mm/
SK-182 or pin receptacles 0.8mm

Outline:

Pinout:

Pin Anschluss/
Connection
1 Anode
2 Cathode (1)
3 Cathode (2)
4 Cathode (9)
5 Cathode (7)
6 not connected
7 Cathode (8)
8 not connected
9 Cathode (3)
10 Cathode (4)
11 not connected
12 Cathode (5)
13 Cathode (6)
14 Cathode (0)
15 not connected
16 not connected

(Pinout- graphic by Alan Franzman)
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
