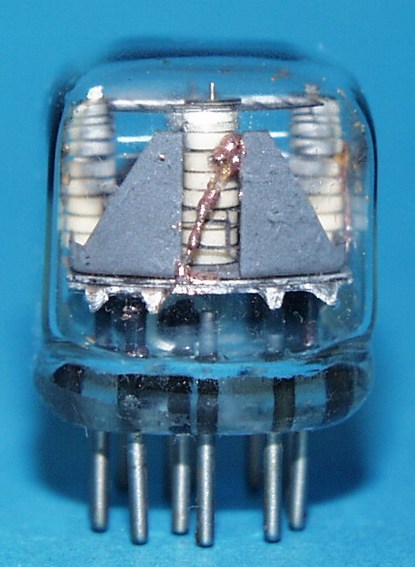

NL-806 (National
Electronics) |
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | NL-806 | |
| Hersteller | Brand | National Electronics | |
| Vergleichstypen | Substitudes | B-5992, 1970-0012, 1970-0013, NL-5992 | |
| Symbole | Displayed symbols | +, – | |
| Symbolhöhe | Symbol height | 10mm (0.39"), nominal 15.5mm (0.610") | |
| Abmessungen | Overall dimensions | 20mm (0.790") X 26mm (1.020") X 28.5mm (1.120") tall | |
| Pindurchmesser | Pin diameter | 1.02mm (0.040") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 140 |
|
Betriebs- Kathodenstrom |
typ. cahthode current | mA | 2.25 |
| Sockel | Base | SK-136, Pin 6 oben/ SK-136 pin 6 at top | |
| Fassung | Socket |
SK-136 oder Einlötbuchsen 1mm/ SK-136 or Pin Receptacles 1mm |
|
Pinout/ Drawing:
(Graphic by Alan Franzman)
Ansicht von unten / Bottom view
Pfeil zeigt nach oben/ Arrow points up.
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
