NL-821 (National Electronics)
Nixie Röhre/ Nixie Tube

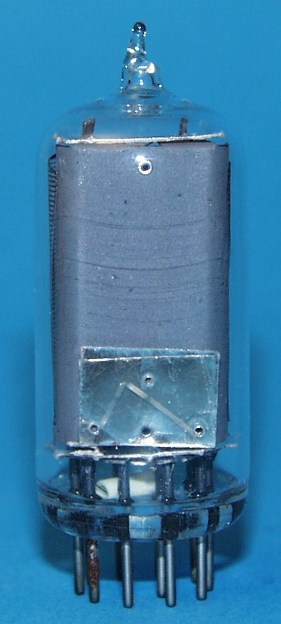

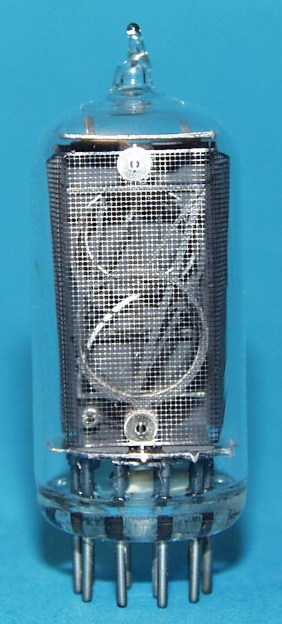

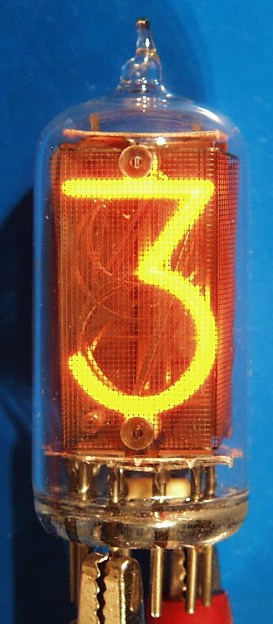

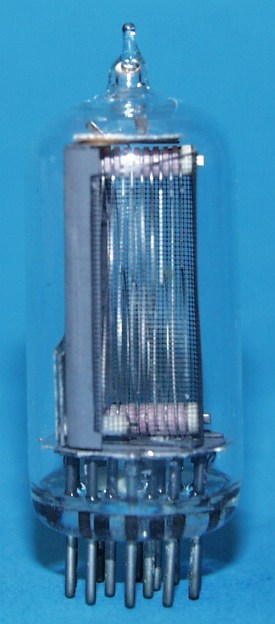

Dies ist eine der großen RTS-11 Röhren! Selten!/
This is one of the large RTS-11 type tubes! Rare!

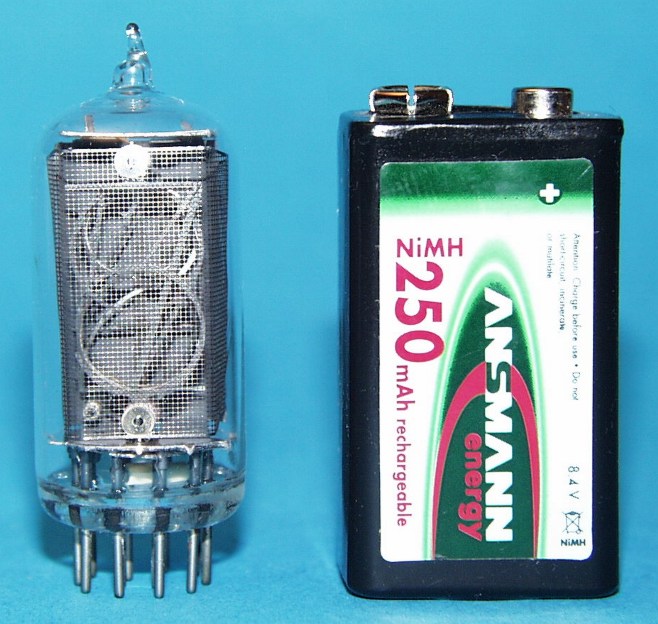

Größenvergleich zu der kleinen/
Size comparison with the small one

Röhrendaten/ Tube Data
German English
Typ Type   NL-821
Hersteller Brand   National Electronics
Vergleichstypen Substitudes   NL-807 (ohne PL/ without PL)
Symbole Displayed symbols   0-9, PL
Symbolhöhe Symbol height   20.5mm (0.808")
Abmessungen Overall dimensions   22mm (0.875") dia. X 55.6mm (2.1875") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 150
Betriebs-
Kathodenstrom		 typ. cahthode current mA 3.12

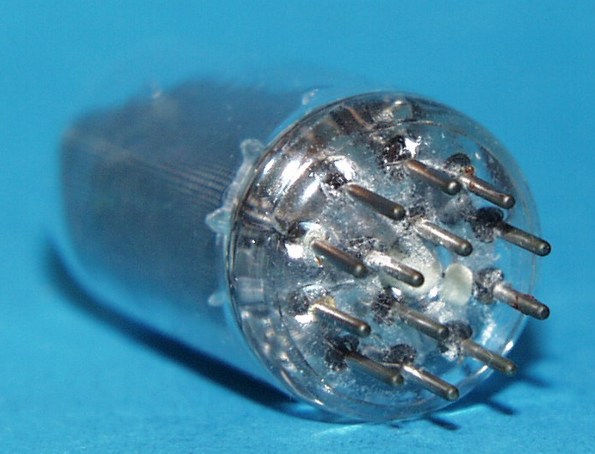

Sockel Base   RTS-11, pin 1 und 10 zeigen nach vorne/
RTS-11, pin1 and 10 in front
Fassung Socket   RTS-11 oder Einlötbuchsen 1mm/
RTS-11 or pin receptacles 1mm

Outline:

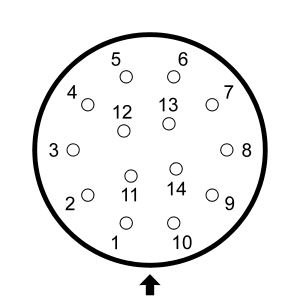

Pinout:


Pin Anschluss/
Connection
1 Cathode (7)
2 Cathode (5)
3 Cathode (8)
4 Anode
5 Cathode (1)
6 Cathode (4)
7 Cathode (2)
8 Cathode (6)
9 Cathode (9)
10 Cathode (3)
11 Cathode (PL)
12 No pin
13 Cathode (0)
14 internal connection

(Pinout- graphic by Alan Franzman)
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!
