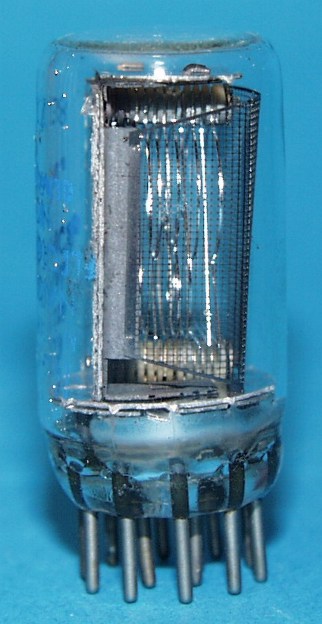

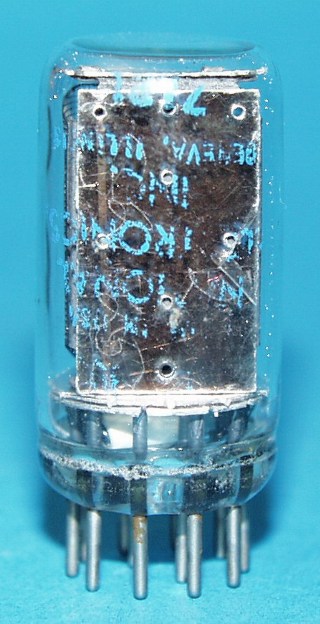

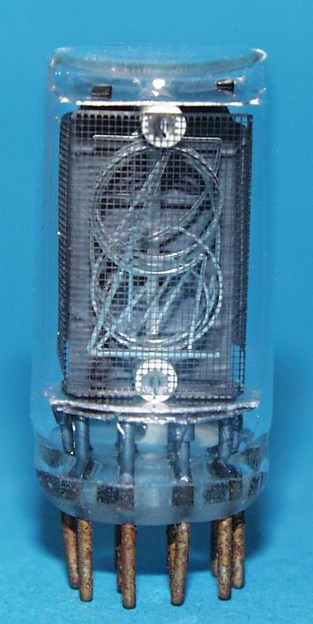

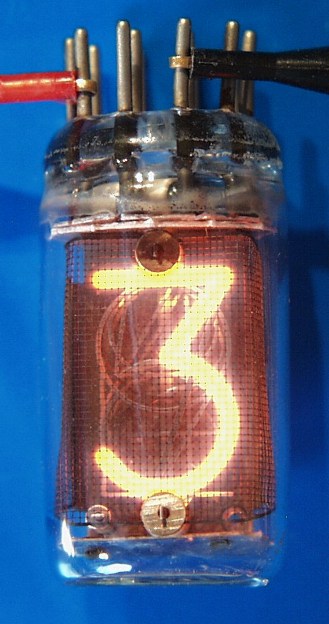

NL-904 (National Electronics)
Nixie Röhre/ Nixie Tube

Side inverted- relatively rare!

Röhrendaten/ Tube Data
German English
Typ Type   NL-904
Hersteller Brand   National Electronics
Vergleichstypen Substitudes   NL-875, NL-876, NL-874, NL-905, NL-906, NL-907
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   15,5mm (0,610")
Abmessungen Overall dimensions   19mm (0.750") dia. X 41.5mm (1.635") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 150
Betriebs-
Kathodenstrom
typ. cahthode current mA 2.25
Sockel Base   RTS-11, pin 1 und 10 zeigen nach vorne/
RTS-11, pin1 and 10 in front
Fassung Socket   RTS-11 oder Einlötbuchsen 1mm/
RTS-11  or pin receptacles 1mm

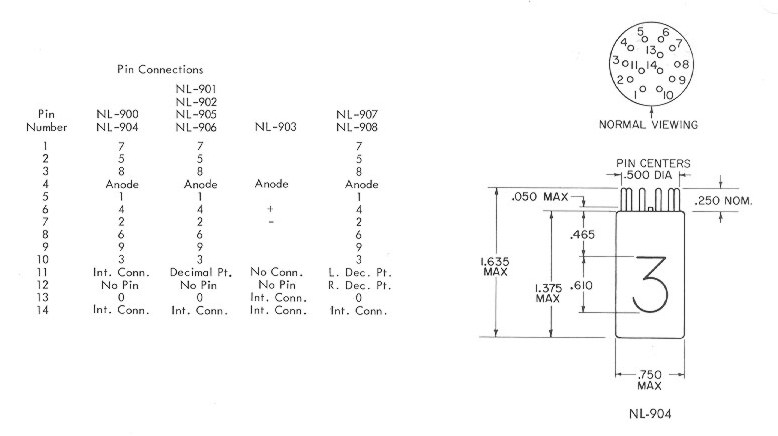

Outline and Pinout:

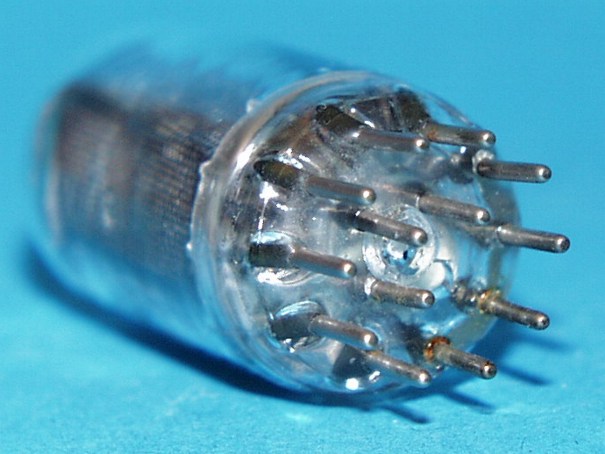

Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
