ZM1040
(Siemens)
Nixie Röhre/Nixie Tube

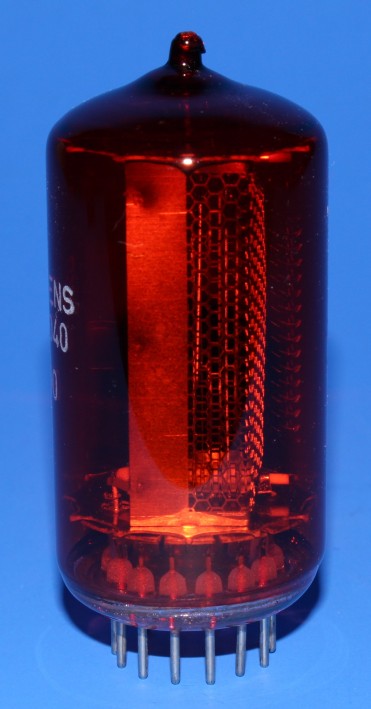

Nipple top Variante
Die ZM1040/1042 sind die beliebtesten
30 mm Röhren.
Sie finden diese Röhren und passende
Fassungen (B13B)
hier zum Kauf.
The ZM1040/1042 are
the most favored 30 mm tubes.
You'll find this these tubes and matching sockets (B13B)
here for sale.
RFT logo
variant:

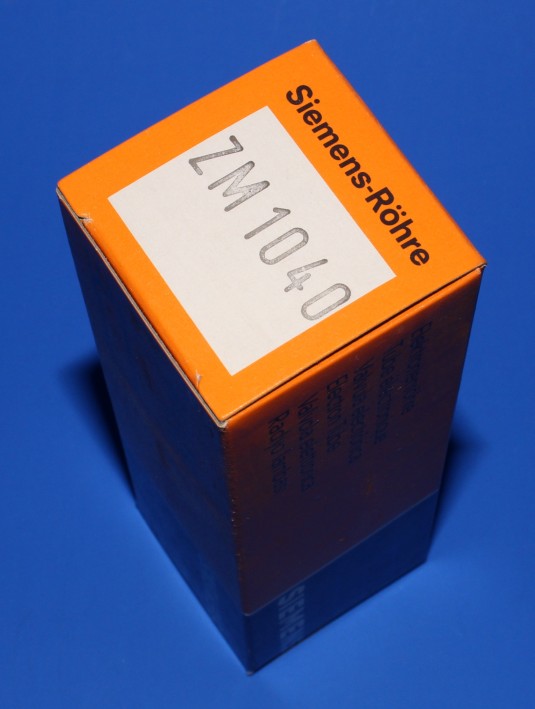

The
tube boxes:
| Röhrendaten/Tube Data | |||
| German | English | ||
| Typ | Type | ZM1040 | |
| Hersteller | Brand | Siemens | |
| Vergleichstypen | Substitutes | B566M, LC-631 (Version 01), LC-631 (Version 02), LC-631F, Z5220M, Z522M, Z5660M, Z566M, ZM1040T, ZM1042, ZM1042/01 | |
| Symbole | Displayed symbols | 0-9 | |
| Symbolhöhe | Symbol height | 30mm (1.181") | |
| Abmessungen | Overall dimensions | 30mm (1.181") dia. X 69mm (2.717") tall | |
| Pindurchmesser | Pin diameter | 1.02mm (0.040") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 140 |
| Betriebs-Kathodenstrom | Typical cathode current | mA | 4.5 |
| Sockel | Base |
B13B, Pin 8 vorne/ B13B, pin 8 at front |
|
| Fassung | Socket | B13B | |
Outline/Pinout:
Ansicht von unten/Bottom view
Pfeil zeigt Blickrichtung/Arrow shows
direction of viewing!
Downloads/Datasheets:
Sie finden
passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
