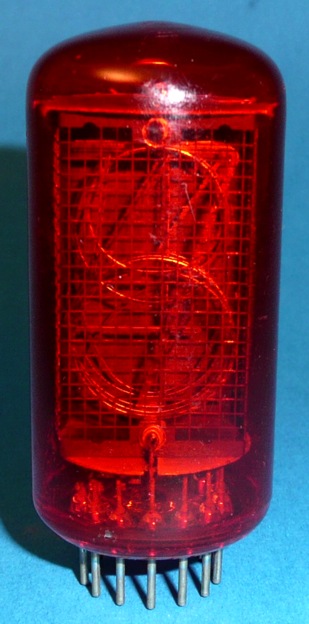

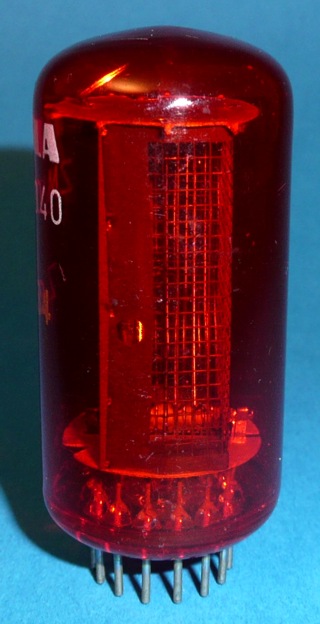

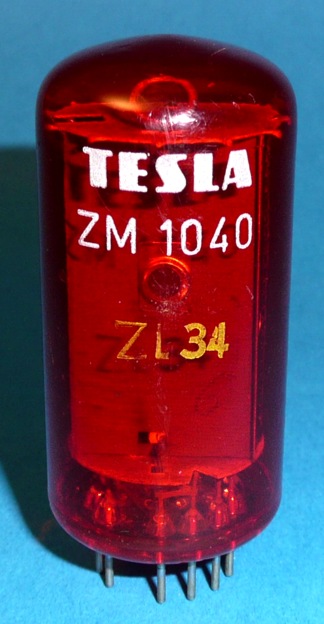

ZM1040
(Tesla)
Nixie Röhre/Nixie Tube
Die ZM1040/1042 sind die beliebtesten
30 mm Röhren/
The ZM1040/1042 are
the most favored 30 mm tubes
| Röhrendaten/Tube Data | |||
| German | English | ||
| Typ | Type | ZM1040 | |
| Hersteller | Brand | Tesla | |
| Vergleichstypen | Substitutes | LC-631, Z522M, Z5220M, Z566M, Z5660M, ZM1040, ZM1042, ZM1042/01 | |

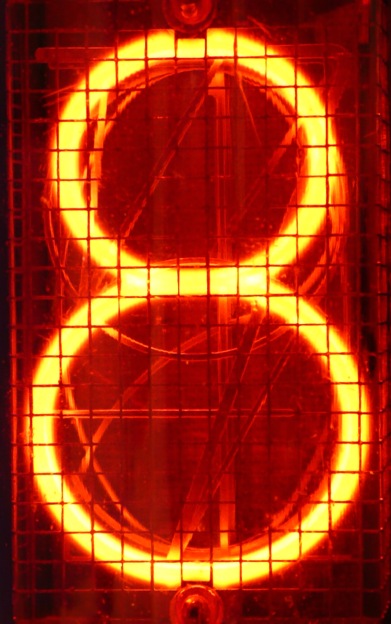

| Symbole | Displayed symbols | 0-9 | |
| Symbolhöhe | Symbol height | 30mm (1.181") | |
| Abmessungen | Overall dimensions | 30mm (1.181") dia. X 69mm (2.717") tall | |
| Pindurchmesser | Pin diameter | 1.02mm (0.040") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 140 |
| Betriebs-Kathodenstrom | Typical cathode current | mA | 4.5 |

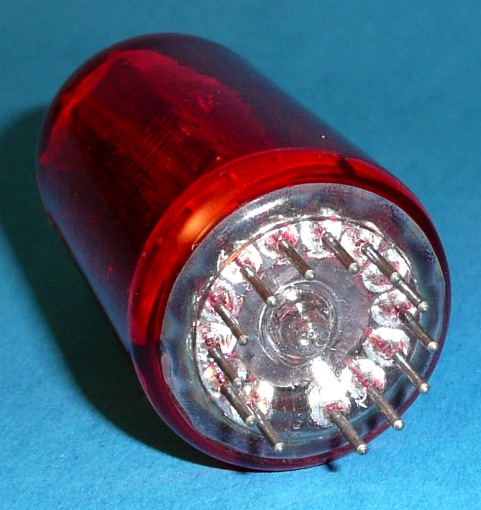

| Sockel | Base |
B13B, Pin 8 vorne/ B13B, pin 8 at front |
|
| Fassung | Socket | B13B | |
Outline/Pinout:
Ansicht von unten/Bottom view
Pfeil zeigt Blickrichtung/Arrow shows
direction of viewing!
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
