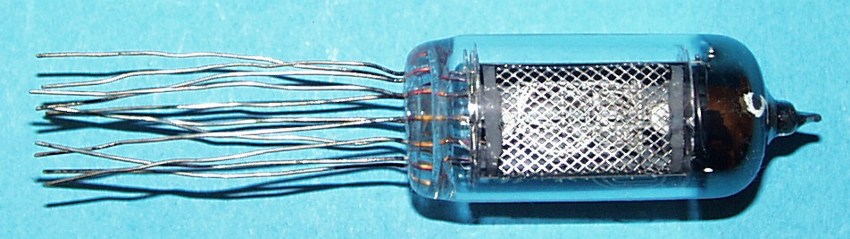

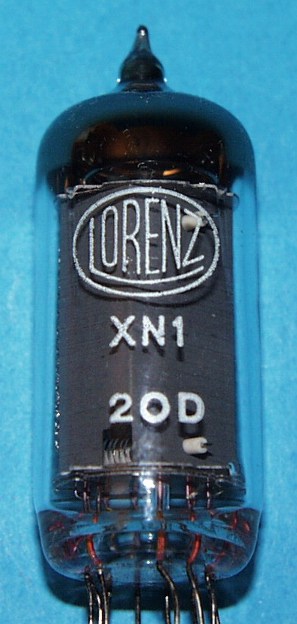

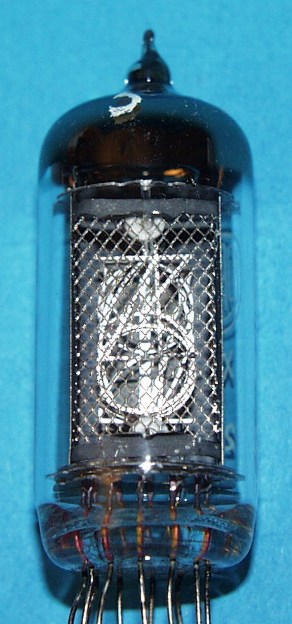

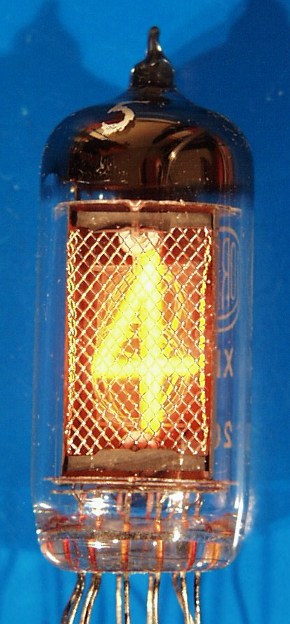

XN1 (Lorenz)
Nixie Röhre/ Nixie Tube

Dies ist eine sehr seltene Nixie Röhre/
This is a very rare Nixie tube

Röhrendaten/ Tube Data
German English
Typ Type   XN1
Hersteller Brand   Lorenz
Vergleichstypen Substitudes   GN-6, GN-6A, XN3, XN3F
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   14mm (0.55")
Abmessungen Overall dimensions   19mm (0.75") dia. X 47.6mm (1.87") tall
Pindurchmesser Pin diameter   0.45mm (0.018")
min. Betriebsspannung min. supply voltage V 200
typ. Brennspannung typ. maintaining voltage V 130
Betriebs-
Kathodenstrom
typ. cahthode current mA 1.4

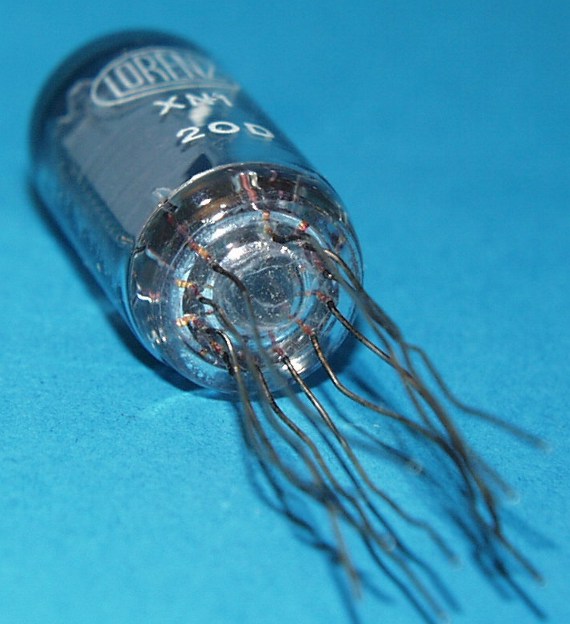

Sockel Base   SK-116, keine Pins sondern Drähte, Pin 8 vorne/
SK-116, no pins but wires, pin 8 in front
Fassung Socket   Drahtanschluss, keine Fassung erf./
Wire connection, no socket needed

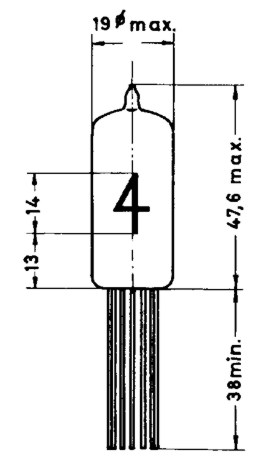

Outline:

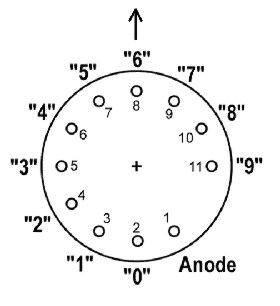

Pinout:

Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows direction of viewing!

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
