ZM1134 (Philips)
Nixie Röhre/ Nixie Tube

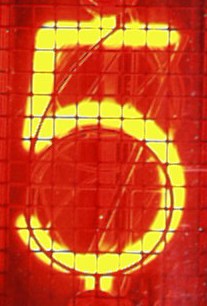

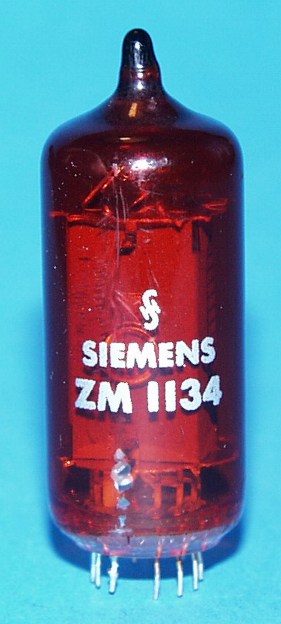

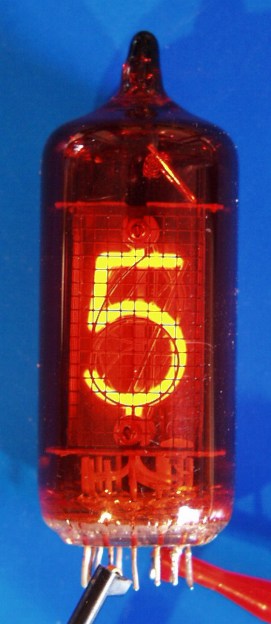

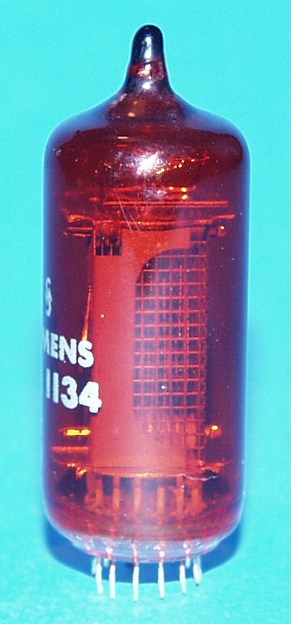

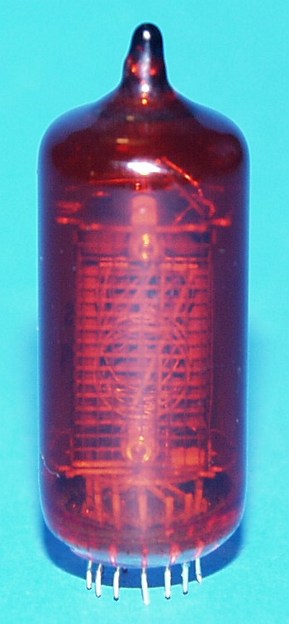

Eine seltene Nixie Röhre./
A rare Nixie tube

Röhrendaten/ Tube Data
German English
Typ Type   ZM1134
Hersteller Brand   Siemens
Vergleichstypen Substitudes   TAF1093A, Z5730M, Z573M, ZM1136R, ZM1138R, ZM1136A, ZM1138A
Symbole Displayed symbols   0-9, PR
Symbolhöhe Symbol height   13mm (0.512")
Abmessungen Overall dimensions   19mm (0.75") dia. X 47.5mm (1.87") tall
Pindurchmesser Pin diameter   0.45mm (0.018")
min. Betriebsspannung min. supply voltage V 170
typ. Brennspannung typ. maintaining voltage V 140
Betriebs-
Kathodenstrom		 typ. cahthode current mA 2
Sockel Base   B13D- Drahtanschluss (13 Drähte), Pin 7 vorne/
B13D- wire connection (13 Wires), pin 7 in front
Fassung Socket   Drahtanschluss, keine Fassung erf./
Wires, no socket needed

Pinout:

Pin Anschluss/
Connection
1 Cathode (1)
2 Cathode (2)
3 Cathode (3)
4 not connected
5 Cathode (4)
6 Cathode (5)
7 Cathode (6)
8 Cathode (7)
9 Cathode (8)
10 Cathode (PR)
11 Cathode (9)
12 Cathode (0)
13 Anode

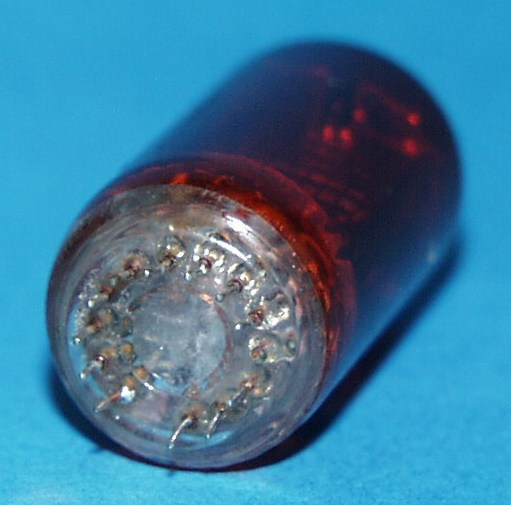

Ansicht von unten / Bottom view
Pfeil zeigt die Blickrichtung/ Arrow shows direction of viewing.

Outline:

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
