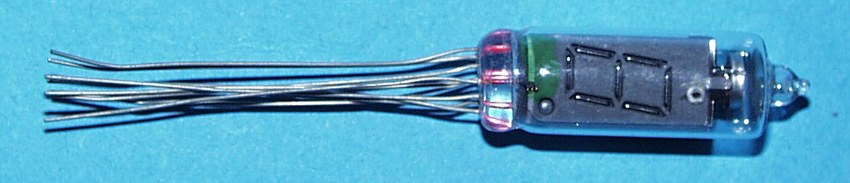

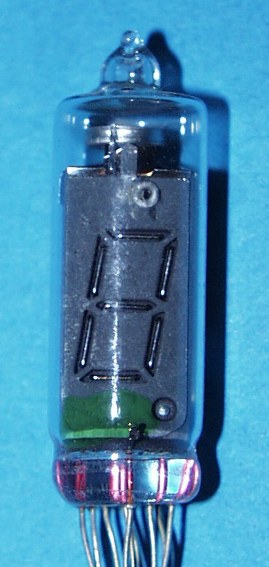

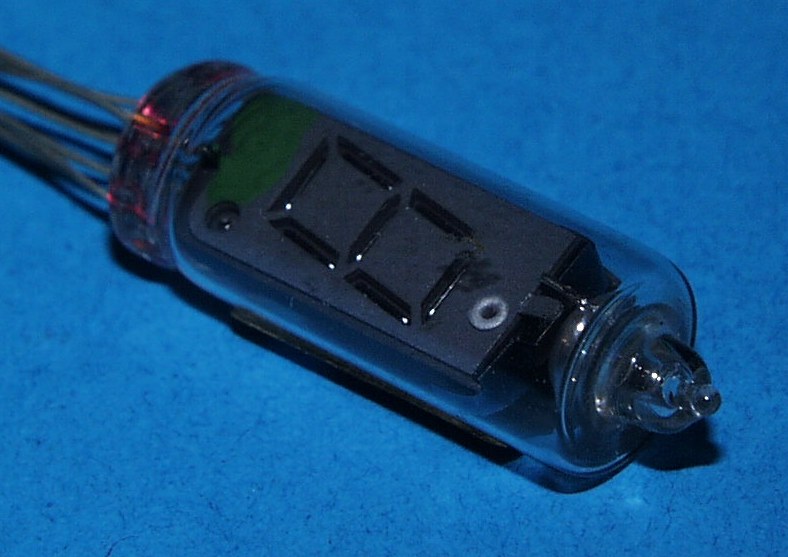

| MG-17G (Elfin Rodan) Nixie Röhre/ Nixie Tube |
Dies ist eine 7 Segment Nixie Röhre und
relativ selten!/
This is a 7 segment Nixie tube!
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | MG-17G | |

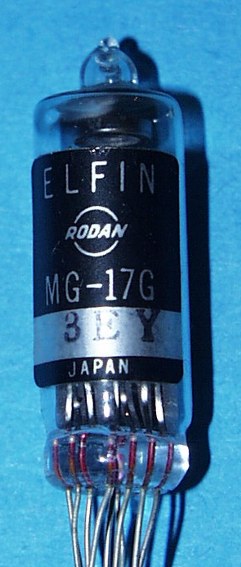

| Hersteller | Brand | Elfin Rodan | |
| Vergleichstypen | Substitudes | CD86 | |

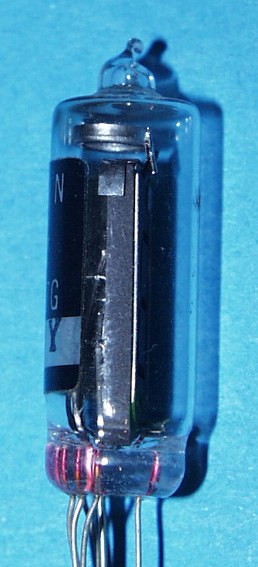

| Ansicht | View | seitlich/ side | |

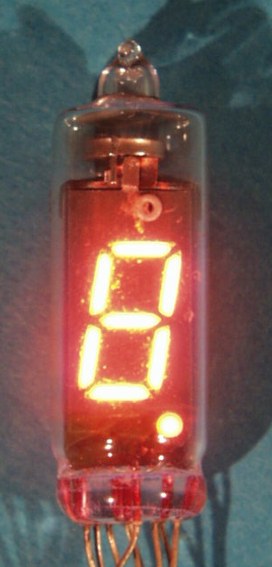

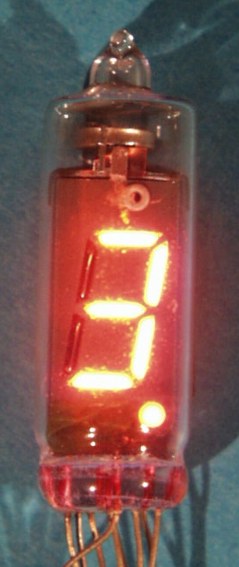

| Symbole | Displayed Symbols | 7 segments, PR | |
| Symbolhöhe | Symbol Height | mm | 9.6 |
| Durchmesser | Diameter | mm | 10.5 |
| Höhe gesamt | Total Height | mm | 32 |
| Pindurchmesser | Pin Diameter | mm | 0.5 |
| min. Betriebsspannung | min. Supply Voltage | V | 180 |
| typ. Brennspannung | typ. maintaining Voltage | V | 150 |
| Betriebs- Kathodenstrom | Typical Cahthode Current | mA | segments: 0.35, decimal point: 0.18 |
| Sockel | Base | Drahtanschluss, 9 Drähte/ Wire connection, 9 wires | |
| Fassung | Socket | Drahtanschluss, keine Fassung erf./ Wires, no socket needed | |
Pinout:

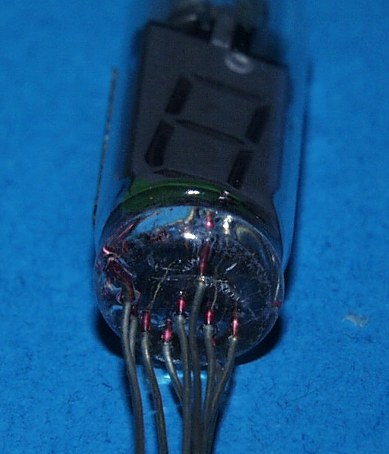

Ansicht von unten / Bottom View
Pfeil zeigt die Blickrichtung/ Arrow shows
direction of viewing.
