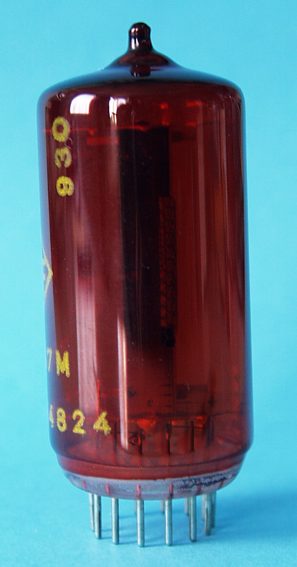

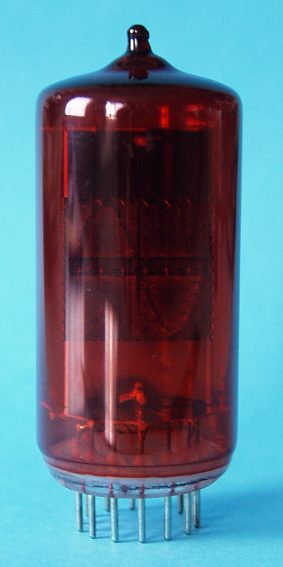

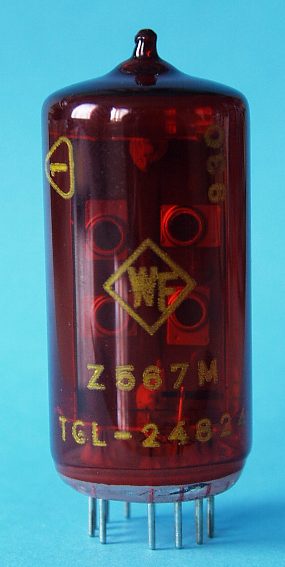

Z567M (RFT) Nixie Röhre/ Nixie Tube |
Röhrendaten/ Tube Data | |||
German | English | ||
Typ | Type | Z567M | |
Hersteller | Brand | RFT | |
Vergleichstypen | Substitudes | ZM1041 | |

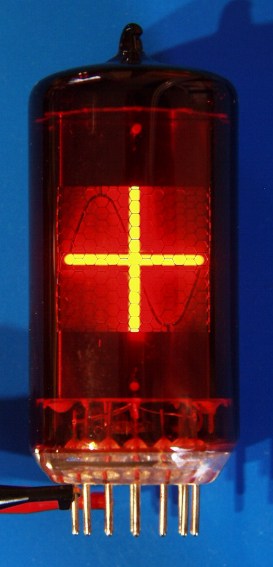

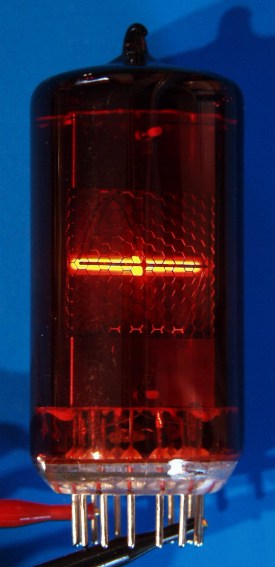

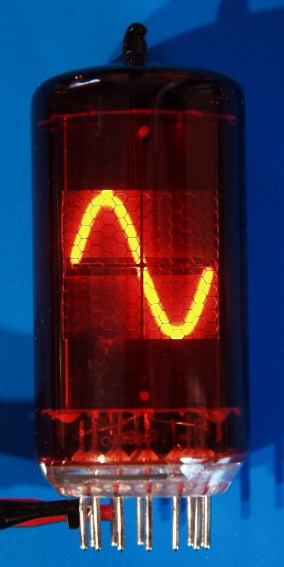

Symbole | Displayed symbols | +, –, ~ | |
Symbolhöhe | Symbol height | mm |
18mm, passend zu 30mm/ 18mm, fits for 30mm |
Durchmesser | Diameter | mm | 29 (1.142") |
Höhe gesamt | Total height | mm | 69 (2.717") |
Pindurchmesser | Pin diameter | mm | 1.02 (0.040") |
min. Betriebsspannung | min. supply voltage | V | 170 |
typ. Brennspannung | typ. maintaining voltage | V | 140 |
Betriebs- Kathodenstrom |
typ. cahthode current | mA | 4.5 |

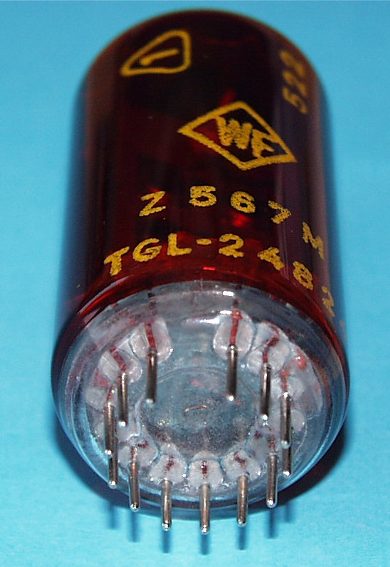

Sockel | Base | B13B, Pin 8 vorne/ pin 8 in front | |
Fassung | Socket |
B13B oder Einlötbuchsen 1mm/ B13B or pin receptacles 1mm |
Pinout:
Ansicht von unten / Bottom view
Pfeil zeigt Blickrichtung / Arrow shows
direction of viewing!
Outline:
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
