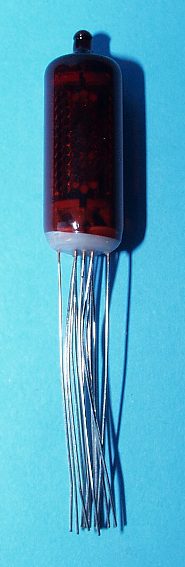

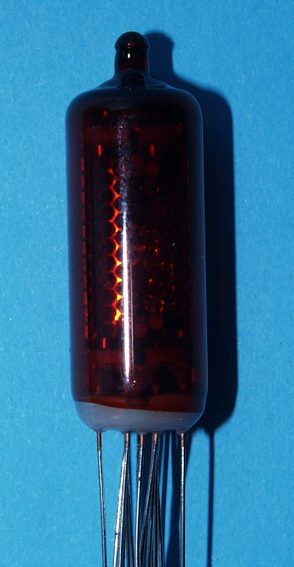

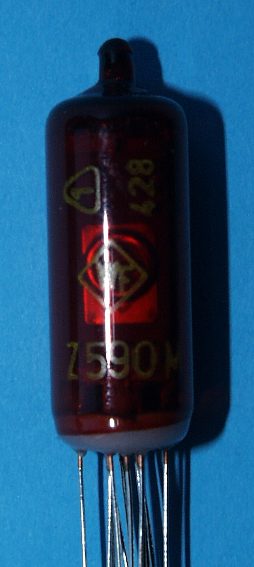

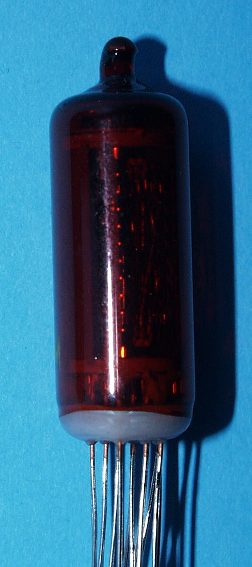

Z590M (RFT) Nixie Röhre/ Nixie Tube

Röhrendaten/ Tube Data
German English
Typ Type   Z590M
Hersteller Brand   RFT
Vergleichstypen Substitudes   Z5900M (ohne Filter/ without filter coating)
Ansicht View   seitlich/ side
Symbole displayed Symbols   0-9, PR, PL
Symbolhöhe Symbol Height mm 10
Durchmesser Diameter mm 12
Höhe gesamt Total Height mm 34
Pindurchmesser Pin Diameter mm 0.45
Betriebs- Anodenspannung Typical Plate Voltage V 140
Betriebs- Kathodenstrom Typical Cahthode Current mA 1.5
Sockel Base   Drahtanschluss (14 Drähte) / Wire Connection (14 Wires)
Fassung Socket   Drahtanschluss, keine Fassung erf./ Wires, no socket needed

Pinout/ Drawing:

Ansicht von unten / Bottom View

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
