ZM1000 (Amperex) Nixie Röhre/ Nixie Tube

Röhrendate/ Tube Data
German English
Typ Type   ZM1000
Hersteller Brand   Amperex
Vergleichstypen Substitudes

-

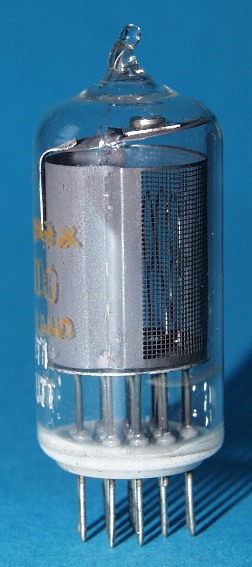

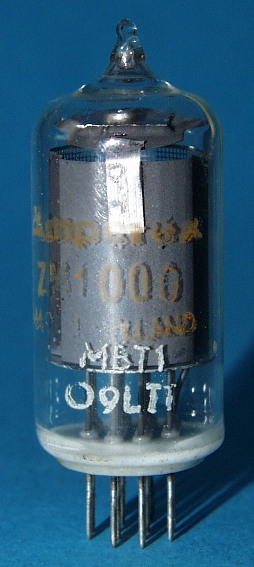

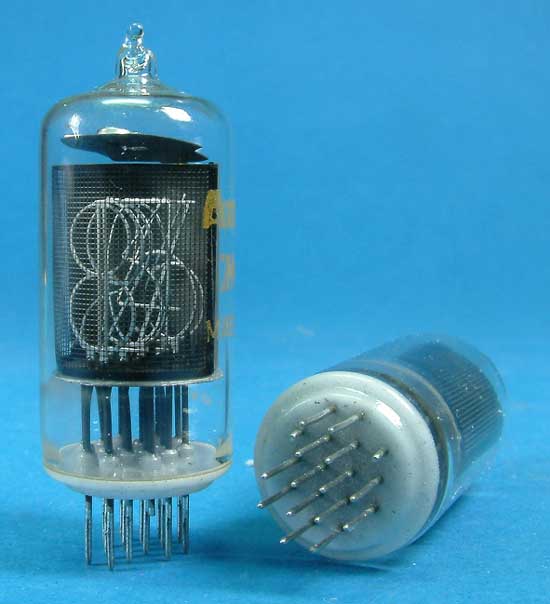

Ansicht View   seitlich/ side
Symbole displayed Symbols   0-9, PL
Symbolhöhe Symbol Height mm 14
Durchmesser Diameter mm 19
Höhe gesamt Total Height mm 50
Pindurchmesser Pin Diameter mm 0.6
Betriebs- Anodenspannung Typical Plate Voltage V 143
Betriebs- Kathodenstrom Typical Cahthode Current mA 2.5
Sockel Base   16-Pin Mini Grid A
Fassung Socket   16-Pin Mini Grid A oder Einlötbuchsen/ or Componentsockets

Pinout/ Drawing:

Ansicht von unten / Bottom View
Pfeil zeigt Blickrichtung / arrow shows direction of viewing!

Sie möchten sich die Fassungen lieber selbst herstellen?- kein Problem, verwenden Sie handelsübliche Buchsenleisten zur Aufnahme von 0.6mm Pins:

Self made: Original:

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
