ZM1032 (Valvo)
Nixie Röhre/Nixie Tube
Die ZM1032 ist
eine biquinäre Nixie Röhre mit der "Krone" - das sind die Verbindungsdrähte die
die ungeraden und geraden Kathoden miteinander verbinden.
Sie finden diese wunderschönen Röhren und einen passenden Uhren-Bausatz
hier zum Kauf!

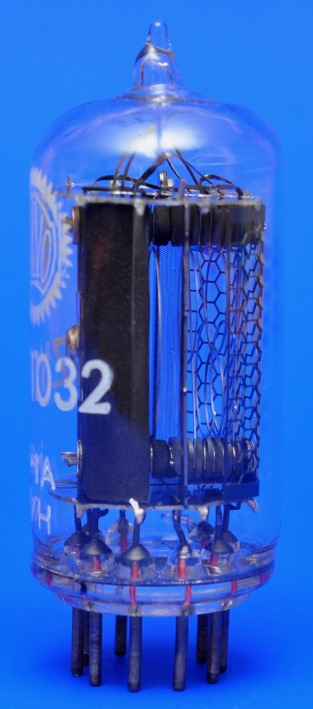

The ZM1032 is a biquinary Nixie tube with the "crown" on top of the tube - the
strips that connect the odd and even cathodes.
You will find this great Nixie tube and a matching clock kit
here for sale!
The original box:
The original lot box:

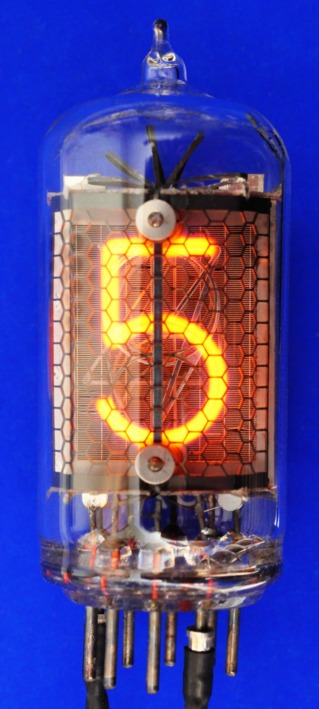

The tubes glowing:
| Röhrendaten/Tube Data | |||
| German | English | ||
| Typ | Type | ZM1032 | |
| Hersteller | Brand | Valvo | |
| Vergleichstypen | Substitutes | NL-1032, NL-1032N, NL-5030, Z523M, Z8700M, Z870M, ZM1030, ZM1032N | |
| Symbole | Displayed symbols | 0-9 | |
| Symbolhöhe | Symbol height | 15.5 mm (0.610") | |
| Abmessungen | Overall dimensions | 22.2 mm (0.874") dia. X 55.6 mm (2.189") tall | |
| Pindurchmesser | Pin diameter | 1.02mm (0.040") | |
| min. Betriebsspannung | min. supply voltage | V | 170 |
| typ. Brennspannung | typ. maintaining voltage | V | 141 |
| Betriebs-Kathodenstrom | Typical cathode current | mA | 4 |
| Sockel | Base | B9A, Pin 8 vorne/B9A, pin 8 at front | |
| Fassung | Socket | B9A (=Noval) | |
Outline/Pinout:
Pinout: Ansicht von unten/Pinout: Bottom view
Pfeil zeigt Blickrichtung/Arrow shows
direction of viewing!
Downloads/Datasheets:
Sie finden
passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
