ZM1230 (Mullard) |

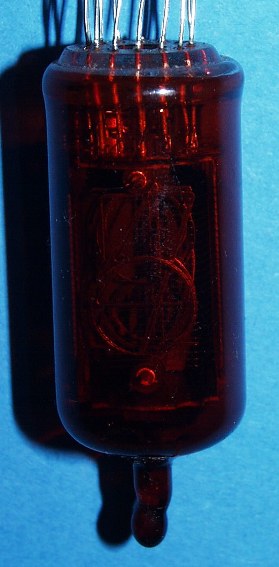

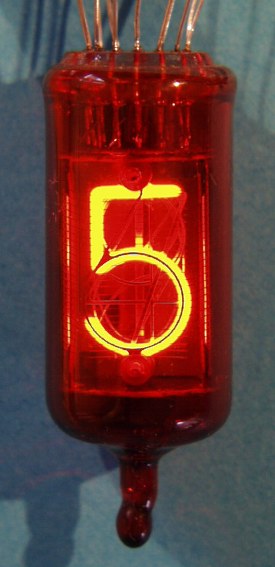

Das ist eine auf dem Kopf
stehende Nixie- Röhre/
This is a side inverted nixie tube!
The old red style box
The newer blue box
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | ZM1230 | |
| Hersteller | Brand | Mullard | |
| Vergleichstypen | Substitudes | ZM1232 | |
| Ansicht | View | seitlich- auf dem Kopf stehend/ side- inverted | |
| Symbole | Displayed Symbols | 0-9 | |
| Symbolhöhe | Symbol Height | 15.5mm (0.61") | |
| Abmessungen | Overall dimensions | 19mm dia. (0.75") X 47.5mm (1.87") tall | |
| Pindurchmesser | Pin Diameter | 0.45mm (0.018") | |
| min. Betriebsspannung | min. Supply Voltage | V | 170 |
| typ. Brennspannung | typ. maintaining Voltage | V | 145 |
|
Betriebs- Kathodenstrom |
Typical Cahthode Current |
mA | 2.5 |
| Sockel | Base |
B13D- Drahtanschluss (13 Drähte), Pin 5 vorne/ B13D- wire connection (13 Wires), pin 5 in front |
|
| Fassung | Socket |
Drahtanschluss, keine Fassung erf./ Wires, no socket needed |
|

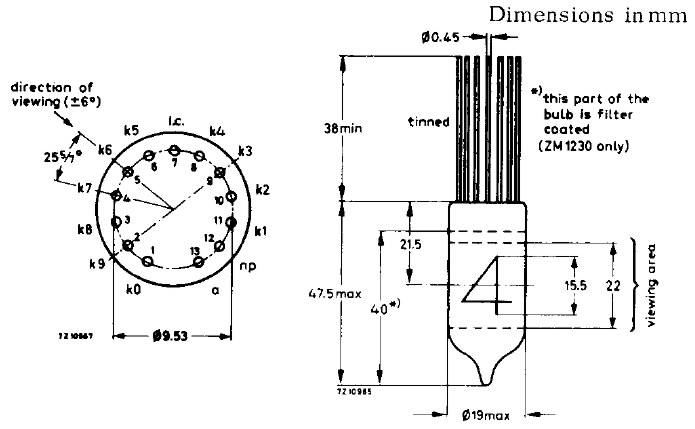

Pinout/ Outline:
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
