| ZM1290 (Siemens) Nixie Röhre/ Nixie Tube |
| Röhrendaten/ Tube Data | |||
| German | English | ||
| Typ | Type | ZM1290 | |
| Hersteller | Brand | Siemens | |
| Vergleichstypen | Substitudes | ZM1292 (ohne Filter/ without filter coating) | |
| Ansicht | View | seitlich/ side | |
| Symbole | displayed Symbols | 0-9, PR | |
| Symbolhöhe | Symbol Height | mm | 10 |
| Durchmesser | Diameter | mm | 10.5 |
| Höhe gesamt | Total Height | mm | 31 |
| Pindurchmesser | Pin Diameter | mm | 0.45 |
| Betriebs- Anodenspannung | Typical Plate Voltage | V | 140 |
| Betriebs- Kathodenstrom | Typical Cahthode Current | mA | 1.5 |
| Sockel | Base | Drahtanschluss/ Wire Connection | |
| Fassung | Socket | Drahtanschluss, keine Fassung erf./ Wires, no socket needed | |
Pinout/ Drawing:

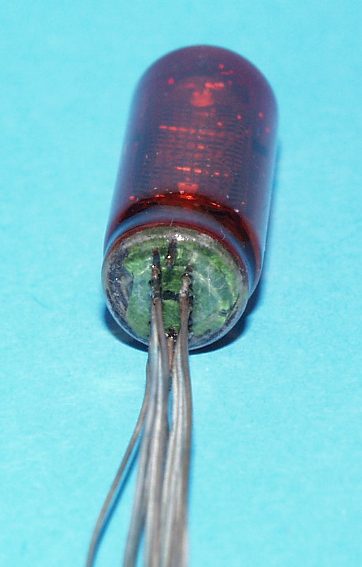

Ansicht von unten / Bottom View
Pfeil zeigt Blickrichtung / Arrow shows
direction of viewing!
Weitere Daten/ More data:
| Typ | Siemens | ||
| mit Farbfilter | ZM1290 | ||
| ohne Farbfilter | ZM1292 | ||
| Kenndaten | Ziffer / Punkt | ||
| Zündspannung | Uz | V | <=170 |
| Brennspannung | Uarc | V | ~140 |
| Löschspannung | Ulösch | V | <=115 |
| Kathodenstrom | Ik | mA | ~1,5 / ~0,3 |
| Kathodenstrom bei Impulsbetrieb | Ik mittel | mA | ~0,4 / ~0,09 |
| Grenzdaten | |||
| Speisespannung | Ub | V | 170 |
| min.Kathodenstrom | Ik min | mA | 1 / 0,15 |
| max. Kathodenstrom | Ik max | mA | 2 / 0,5 |
| max. Kathodenspitzenstrom | Ik sp max | mA | 10 / 3 |
| Kolbentemperatur | tkolb | °C | -20 bis +70 |
| Kolbenabmessungen | |||
| max.Höhe | mm | 31 | |
| max.Durchmesser | mm | 10,5 |
