Y-1938 (General Electric)
VFD Röhre/VFD Tube

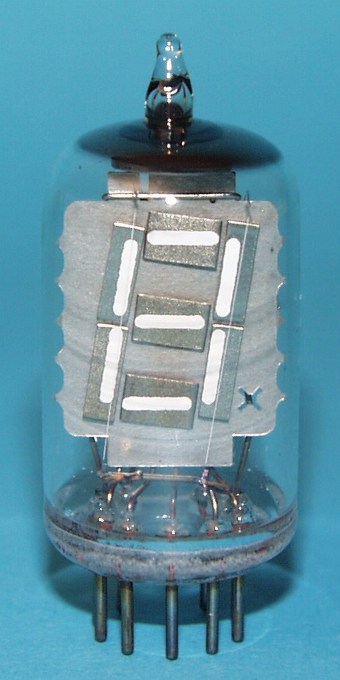

Rare and great looking VFD tube

Röhrendaten/Tube Data
German English
Typ Type   Y-1938
Hersteller Brand   General Electric
Vergleichstypen Substitudes   276-049, Y-1939
Symbole Displayed symbols   7 Segment
Symbolhöhe Symbol height   14.5mm (0.57")
Abmessungen Overall dimensions   22mm (0.875") dia. X 51mm (2.000") tall
Pindurchmesser Pin diameter   1.02mm (0.040")
Anodenspannung Plate voltage V 27
Betriebs-
Anodenstrom		 typ. anode current mA 0.5
Heizspannung Filament voltage V 1.5
Heizstrom Filament current mA 40
Sockel Base   B9A, Pin 5 vorne/B9A, pin 5 at front
Fassung Socket   B9A

Pinout:


Pin Anschluss/
Connection
1 Segment A
2 Segment F
3 Segment E
4 Segment G
5 Segment D
6 Heater
 (+ recommended if DC drive)
7 Segment C
8 Segment B
9 Heater
 (- recommended if DC drive)

Ansicht von unten/Bottom view

Downloads/Datasheets:

Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.
