IN-18 (ИН-18)
Nixie Röhre/Nixie Tube
Made by Газотрон, Ровно, Украина (Gazotron, Rovno, Ukraine)
A wonderful great looking Nixie tube, made in the eighties and nineties.

Zuerst ein paar interessante Links/
First some interesting links:
IN-18 Nixie tubes and sockets for sale here
IN-18 Nixie clock kit (Bausatz) for sale here



Ein paar Informationen:
Die IN-18 Nixie Röhre ist wohl die beliebteste Nixie Röhre für Uhren.
Sie sieht wunderschön aus, und ist noch recht gut beschaffbar.
Über diese Röhre sind viele falsche Gerüchte im Umlauf. Hier die Richtigstellung:
Gerücht 1: Die Röhre wurde in Russland hergestellt.
Das ist falsch, die Röhre wurde in der Ukraine, in Rovno hergestellt!
Gerücht 2: Einige der Röhren erzeugen einen blau leuchtenden Punkt in der Mitte der Ziffern.
Das ist falsch! Alle IN-18 erzeugen keinen blauen Punkt, es sei denn die Röhren werden mit den falschen Treibern betrieben.
Gerücht 3: Es gibt 74141 Treiber mit denen die Röhren ohne blauen Punkt betrieben werden können
Das ist falsch! Es gibt nur Zufälle, bei denen die Röhren an 74141 Treibern betrieben werden können.
Das ist abhängig vom Quecksilbergehalt der Röhre, dem Anodenstrom und von der Klemmspannung der Treiber.
Generell sollten die Röhren deshalb NICHT an 74141 Treibern betrieben werden, da es keine 74141 Treiber mit ausreichend hoher Klemmspannung gibt.
Auch die Russischen Versionen der 74141 Treiber funktionieren nicht.
Gerücht 4: IN-18 Röhren mit niedrigen Date-Code haben eine kürzere Lebensdauer als welche mit hohem Datecode.
Das ist falsch! Alle IN-18 haben eine wahnsinnig lange Lebensdauer!

Some information:
The IN-18 Nixie tube is probably the most favored Nixie tube for clocks.
It looks wonderful, and is still well obtainable.
About this tube there are many
wrong rumors afloat. Here the correction:
Rumor 1: The IN-18 tubes were made in Russia.
This is wrong. The tubes were made in Ukraine, Rovno.
Rumor 2: Some of the IN-18 tubes display a blue spot (dot) in the middle of the digits when driven.
This is wrong. All IN-18 tubes will NOT show a blue spot, except they are driven with the wrong drivers.
Rumor 3: There are some 74141 driver which do not generate a blue spot in the IN-18 tubes.
This is wrong. There are only random combinations of 74141 drivers and IN18 tubes which may work.
This depends on the mercury content of the tube, the anode current and the clamp voltage of the drivers.
In general the IN-18 tubes should NOT be driven with 74141 drivers, because there are non which have a sufficient clamp voltage.
Also the Russian versions of the 74141 drivers will not work.
Rumor 4: IN-18 tubes with high date code have a higher life expectancy than ones with low date code.
This is wrong. All IN-18 tubes have an extremely high life expectancy.





Die original Schachtel/
The original box:



Auf den folgenden Bildern sehen Sie die
IN-18 Blue Dream Nixie Clock mit IN-18 Röhren und Doppelpunktröhren CT-IN-18
Diese Uhr ist als Bausatz erhältlich!
Sie finden alle Information über diese Uhr HIER!


At the following pictures you see the IN-18 Blue Dream Nixie Clock with IN-18 tubes and colon tubes CT-IN-18
This clock is available as a kit!
You will find all information about that clock HERE!





Die Uhr mit blauer Bodenbeleuchtung eingeschaltet:/
The clock with blue floor lighting switched on:


Die Uhr bei Nacht:/
The clock at night:






Röhrendaten/Tube Data
German English
Typ Type   IN-18 (ИН-18)
Hersteller Brand   Газотрон (Gazotron Tube Factory, Rovno, Ukraine)
Vergleichstypen Substitutes   -
Symbole Displayed symbols   0-9
Symbolhöhe Symbol height   40 mm (1.58")
Pindurchmesser Pin diameter   1 mm (0.04")
Maß Röhrenboden bis Ziffern Dimension tube bottom to digits   13 mm (0.51")
Röhrendurchmesser nominal Tube diameter nominal   30 mm (1.18")
Röhrendurchmesser maximal Tube diameter maximal   32 mm (1.22")
Höhe Röhrenboden bis Spitze Tube height bottom to top   75 mm (2.95")
Höhe Röhre gesamt Tube height total   68 mm (2.68")
Zündspannung maximal Ignition voltage V 170 V
Anodenspannung nominal Anode voltage nominal V 170 V
Anodenspannung minimal Anode voltage minimal V 170 V
Brennspannung Voltage drop V 150 V
Kathodenstrom minimal Cathode current minimal mA 4 mA
Kathodenstrom nominal Cathode current nominal mA 6 mA
Kathodenstrom maximal Cathode current maximal mA 8 mA
Masse Mass g 35 g
Leuchtdichte minimal Luminance cd/m² 100 cd/m²
Sockel Base   RSH31 (РШ31)/
RSH31 (РШ31)
Fassungen Sockets   PL31(ПЛ31), PL31p(ПЛ31п), PL31-2V(ПЛ31-2B),
Sockets with blue floor lighting here!

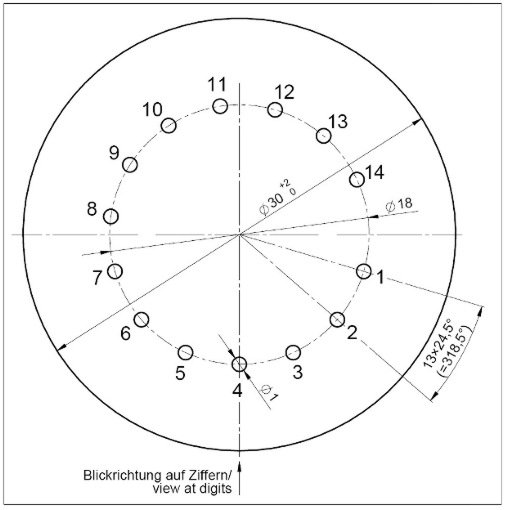

Outline/Pinout:


Rechts: Ansicht von unten/right picture: Bottom view

Pin Anschluss/
Connection
1 (Giver Pill)
2 Cathode digit 4
3 Cathode digit 5
4 Anode
5 Cathode digit 6
6 Cathode digit 7
7 Cathode digit 3
8 (Giver Pill)
9 Cathode digit 8
10 Cathode digit 2
11 Cathode digit 1
12 Anode
13 Cathode digit 0
14 Cathode digit 9

Ansicht von unten/
Bottom view

Downloads/Datasheets:
Sie finden passende Datenblätter im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.

You'll find the matching datasheets in the datasheet archive.
Search for this type and its substitutes there.


Sie finden diese Röhren und die passenden Fassungen hier zum Kauf!/
You'll find these tubes and the mating sockets here for sale!
