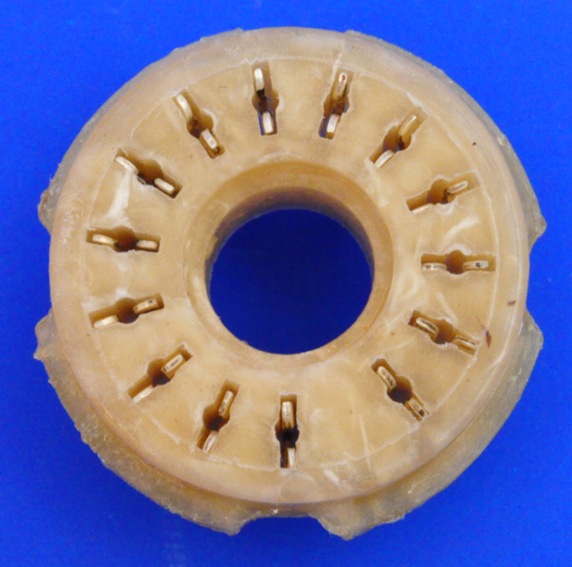

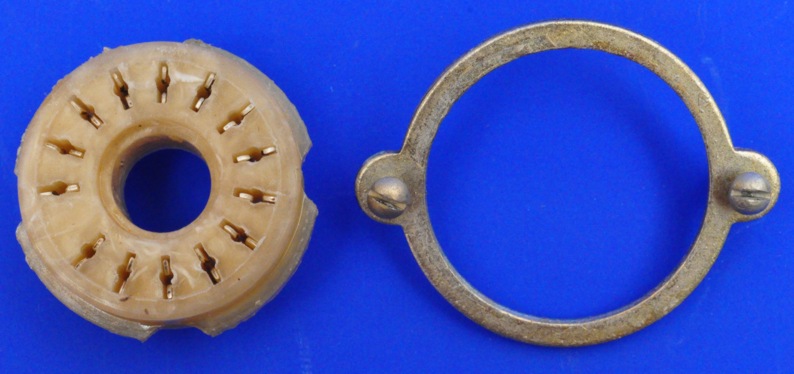

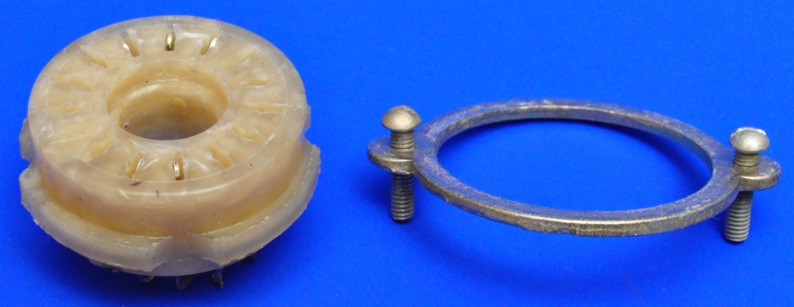

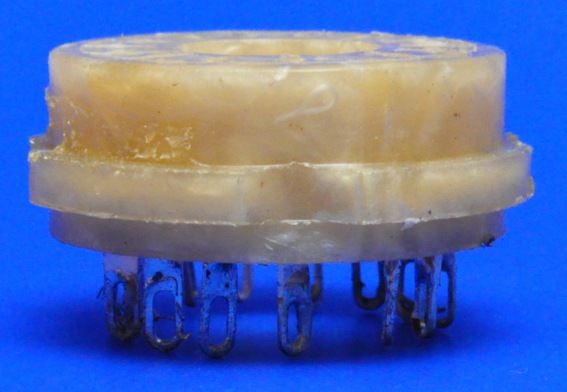

PL31 (ПЛ31)
Nixie Röhren Fassung/
Nixie Tube Socket
Diese
Fassung kann für alle Röhren mit dem RSH31 Sockel verwendet werden. Die
russische Schreibweise dieses Sockels ist „РШ31“.
Die derzeit bekannten Nixie-Röhren und Dekatrons mit diesem Sockel sind:
- Nixie-Röhre IN-18 (Russische Schreibweise: ИН-18)
- Nixie-Röhre IN-4 (Russische Schreibweise: ИН-4)
- Nixie-Röhren IN-7, IN-7A und IN-7B (Russische Schreibweise: ИН-7, ИН-7A,
ИН-7Б)
- Dekatron-Röhre A-201
This socket can be used for all tubes
with RSH31 base. The Russian spelling of this base is “РШ31”.
The currently known Nixie tubes and Dekatrons with this base are:
- Nixie tube IN-18 (Russian spelling: ИН-18)
- Nixie tube IN-4 (Russian spelling: ИН-4)
- Nixie tubes IN-7, IN-7A and IN-7B (Russian spelling: ИН-7, ИН-7A, ИН-7Б)
- Dekatron tube A-201
RSH31 (РШ31) Sockel-Beispiel/
RSH31 (РШ31) Base example:
Pinout:

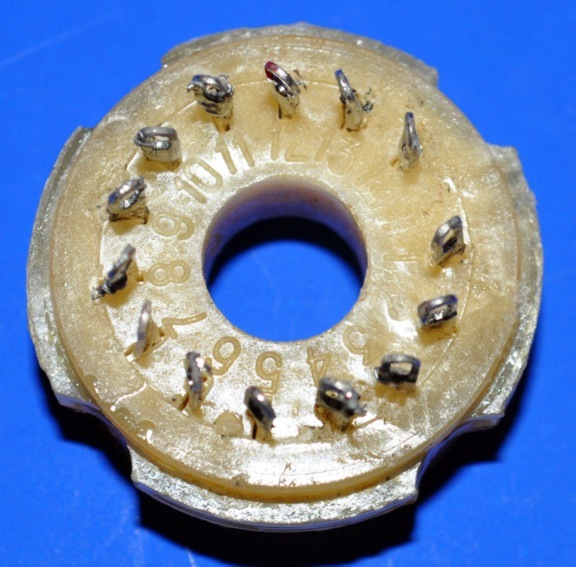

Ansicht von unten/Bottom view
Physical Characteristics:
|
German |
English |
|
|
Anzahl der Pins |
Number of Pins |
14 |
|
Hersteller |
Brand |
russian made |
|
Typ |
Type |
PL31 (ПЛ31) |
|
für Sockel |
for base |
RSH31 (РШ31) |
|
Pinkreis-Durchmesser |
Pin Circle Diameter |
18 mm (0.709") |
|
Pin-Durchmesser |
Pin Diameter |
1 mm (0.040") |
|
Pin-Abstand |
Pin Spacing |
24.5° |
|
Vergleichstypen |
Substitutes |
PL31p (ПЛ31п),
PL31-2V(ПЛ31-2B) |
This tube sockets
fit for the following Nixie and readout tubes:
IN-4 (ИН-4)-coarse grid,
IN-4 (ИН-4)-fine grid,
IN-7 (ИН-7), IN-7A (ИН-7A), IN-7B
(ИН-7Б),
IN-18 (ИН-18), A-201.
Downloads/Datasheets:
Sie finden passende Datenblätter
im Datenblattarchiv.
Suchen sie dort nach dieser Type und deren Vergleichstypen.
You'll find the matching datasheets in
the datasheet archive.
Search for this type and its substitutes there.
